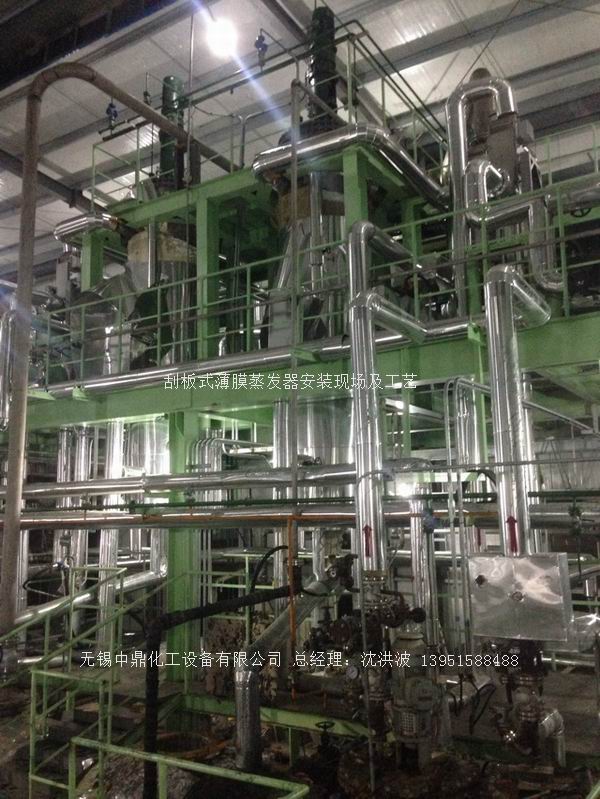

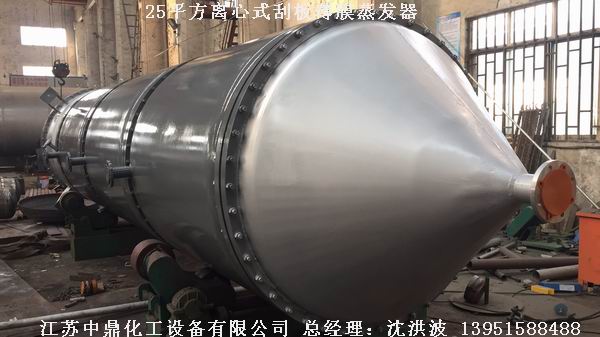

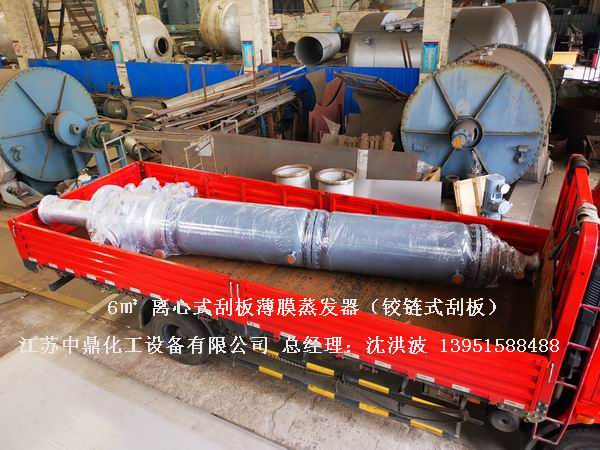

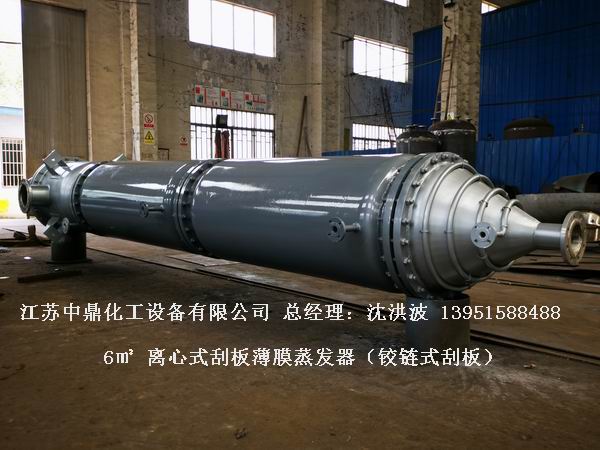

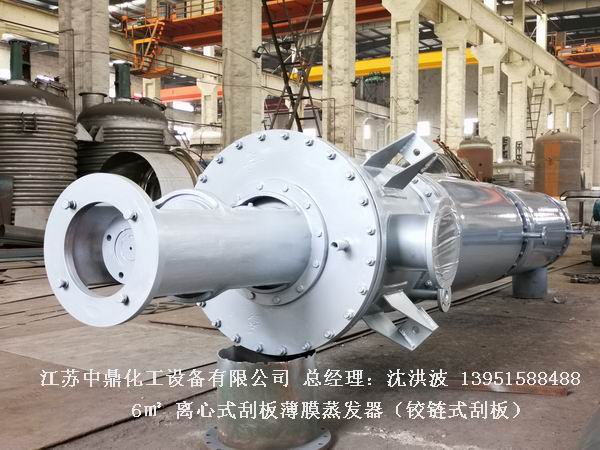

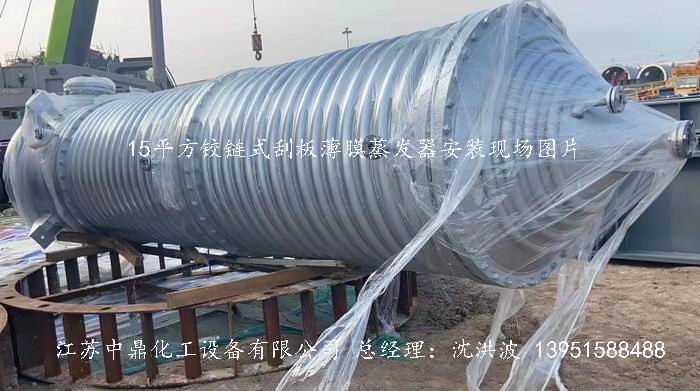

江苏中鼎化工设备有限公司--离心式刮板薄膜蒸发器 之 铰链刮板式薄膜蒸发器
根据刮刀安装形式分为：活动刮板式薄膜蒸发器、固定刮板式薄膜蒸发器、铰链刮板式薄膜蒸发器

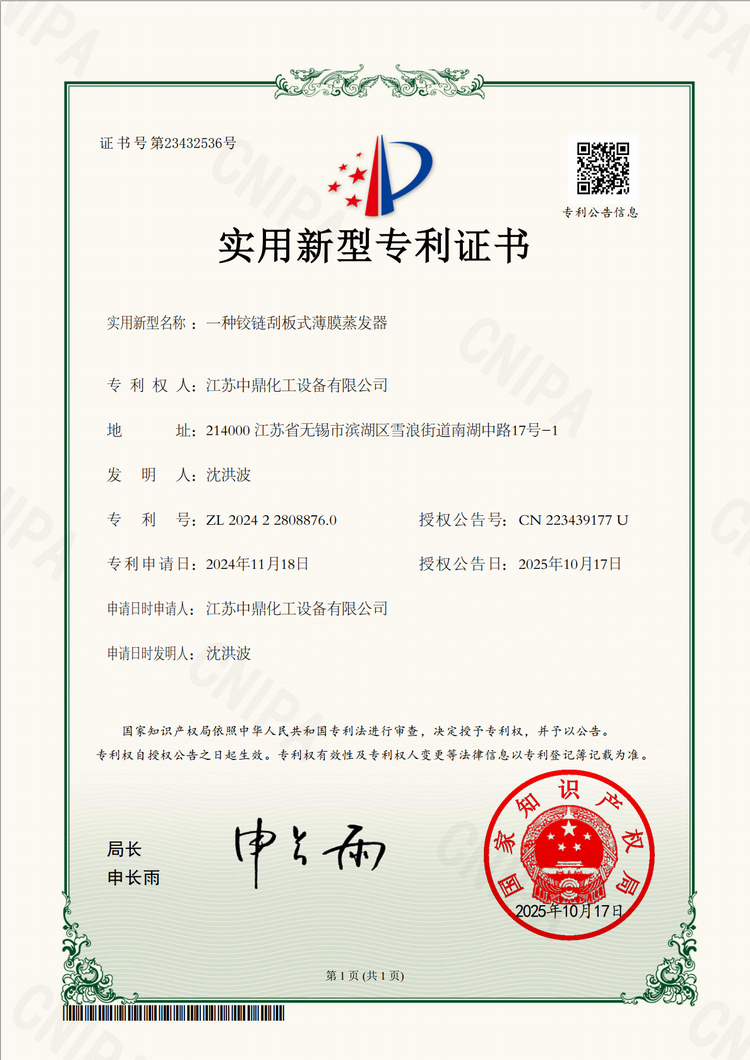

中鼎拥有：铰链刮板式薄膜蒸发器 实用新型专利证书

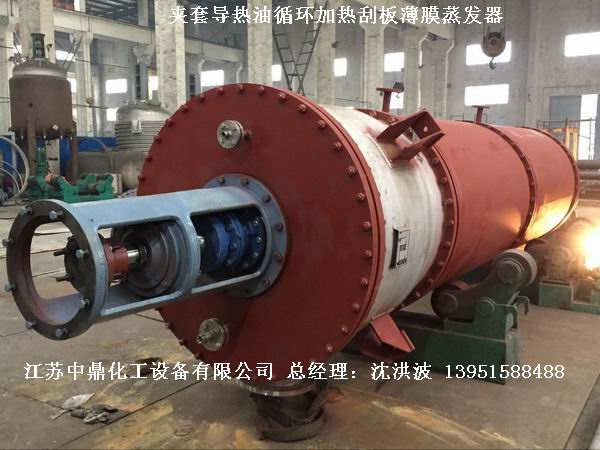

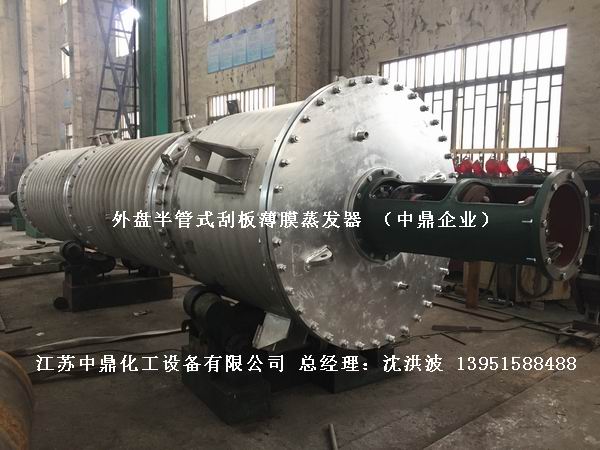

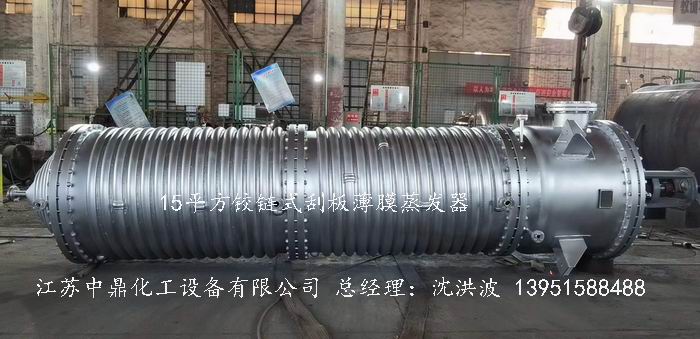

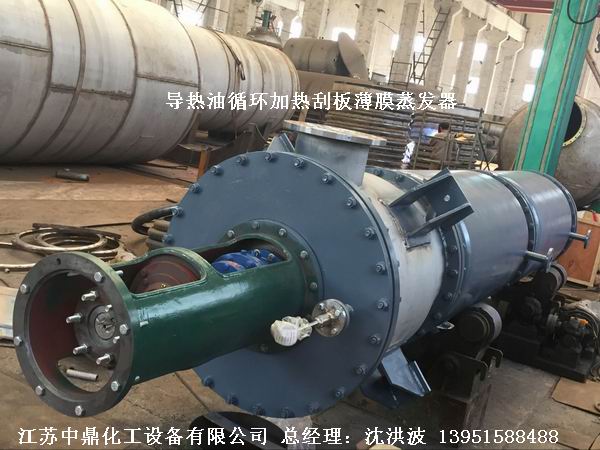

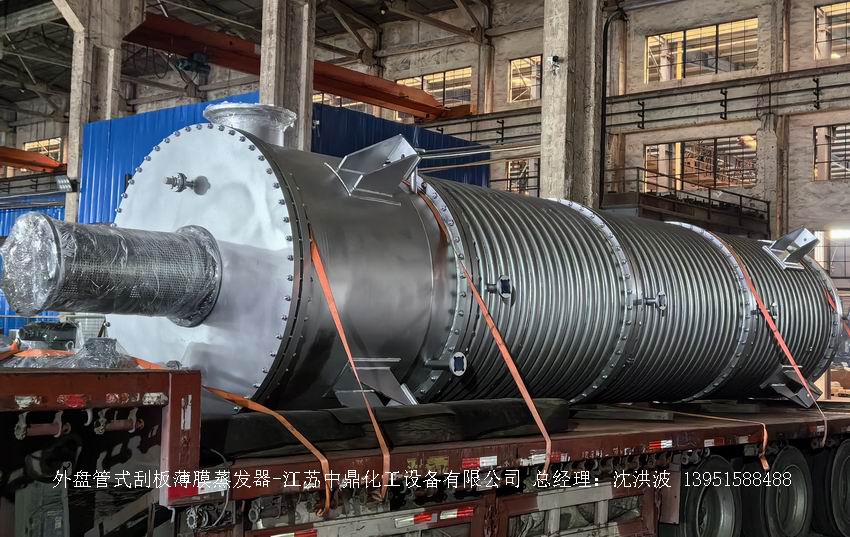

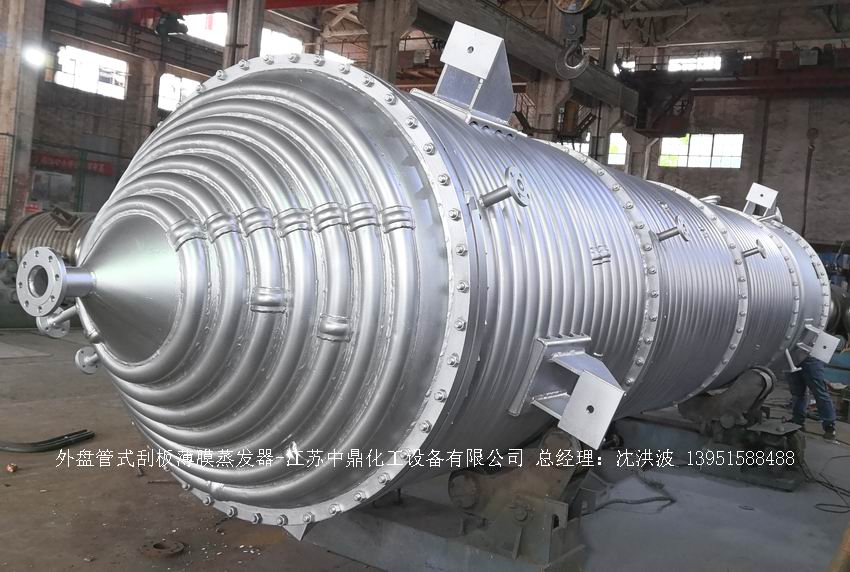

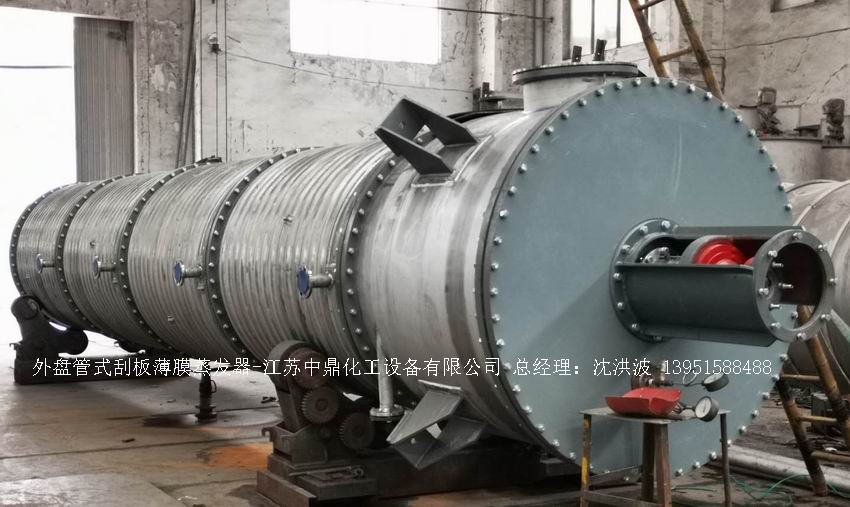

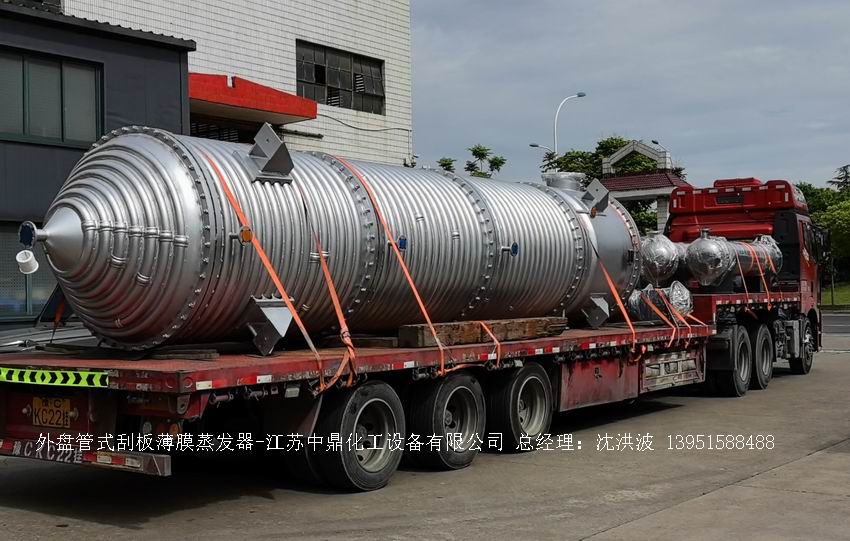

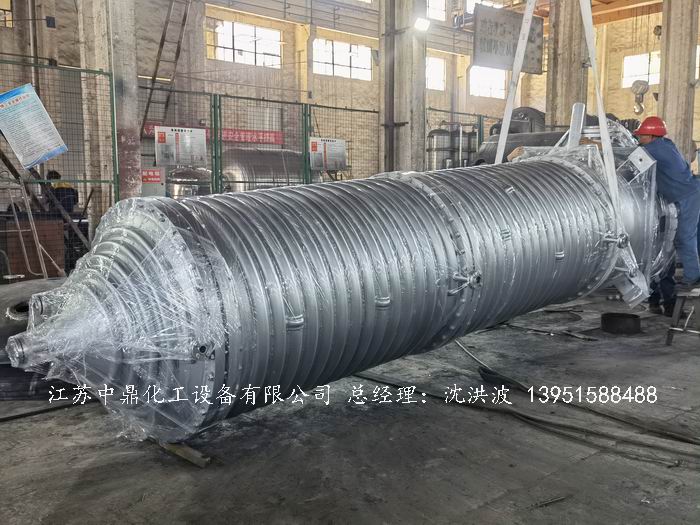

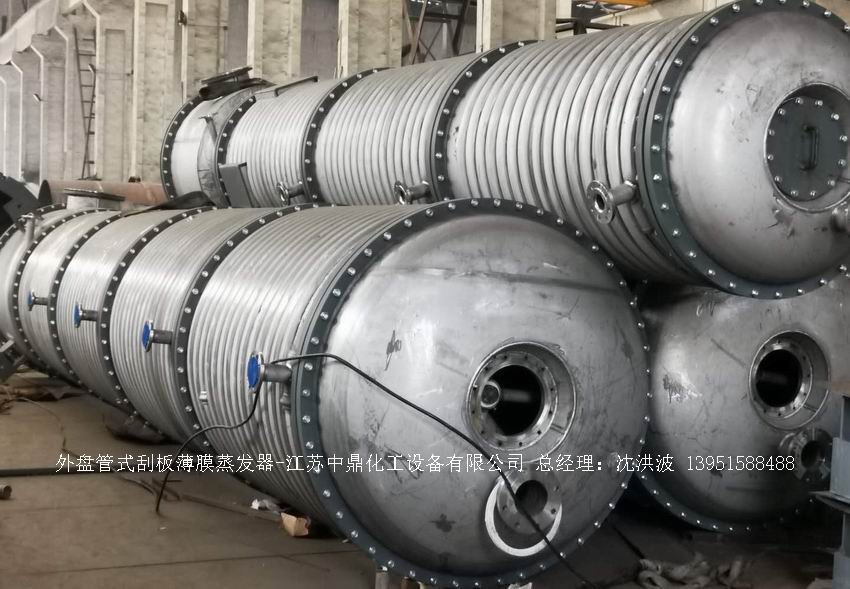

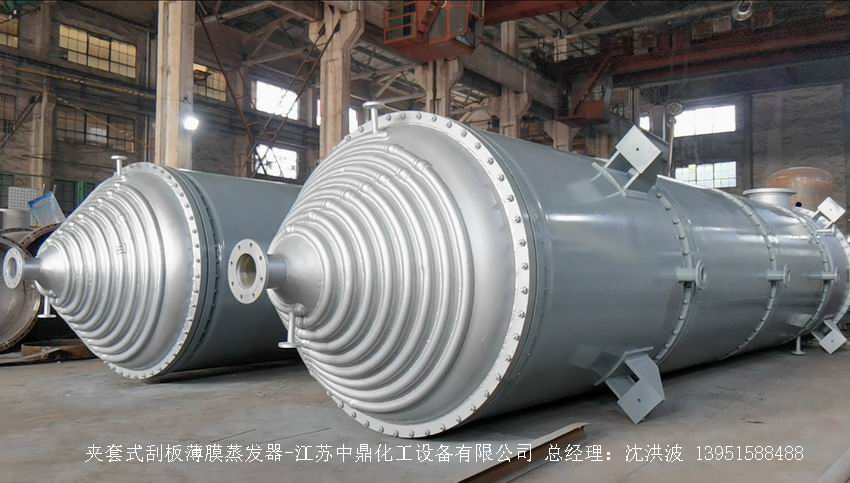

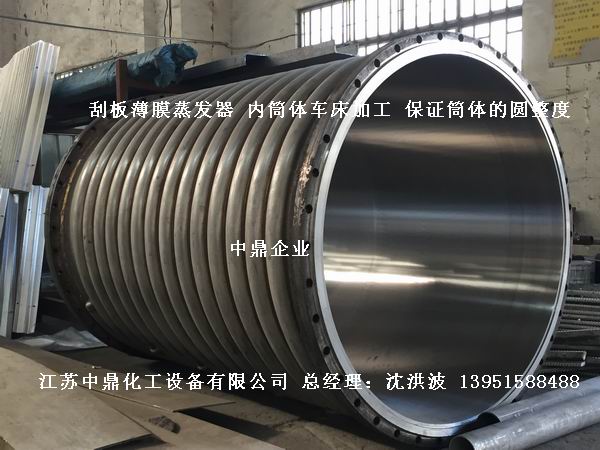

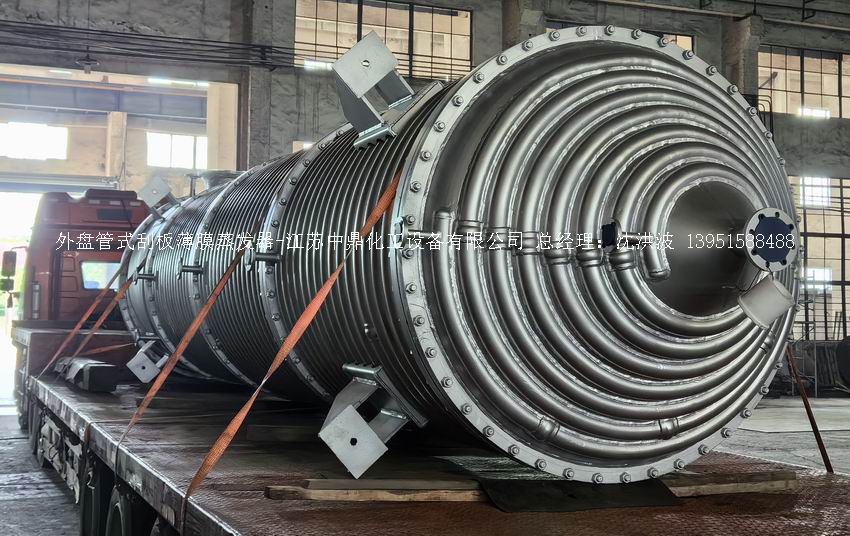

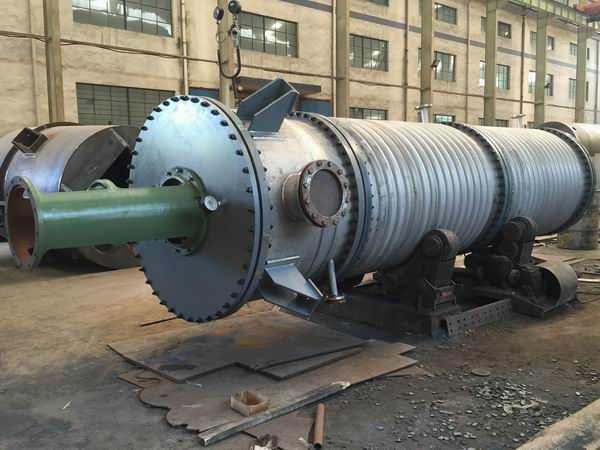

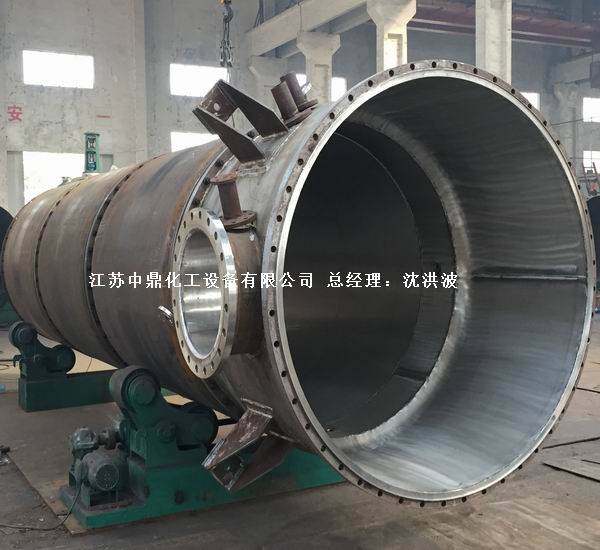

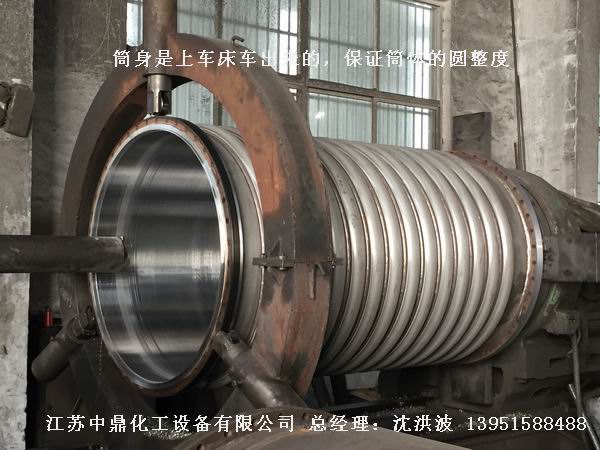

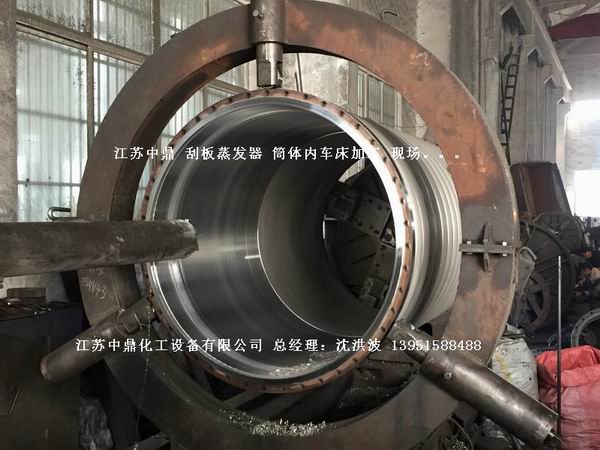

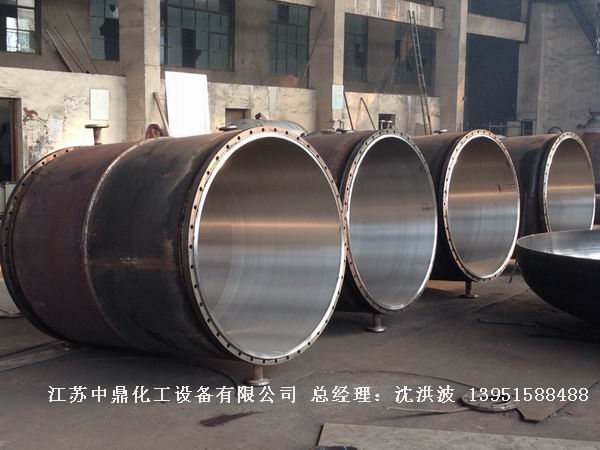

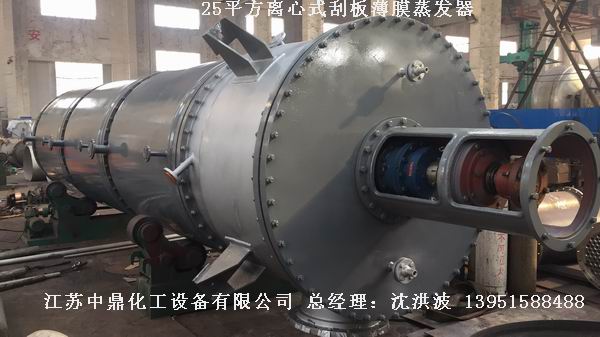

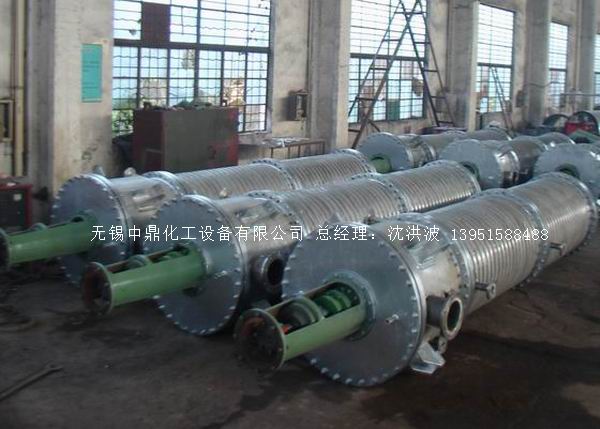

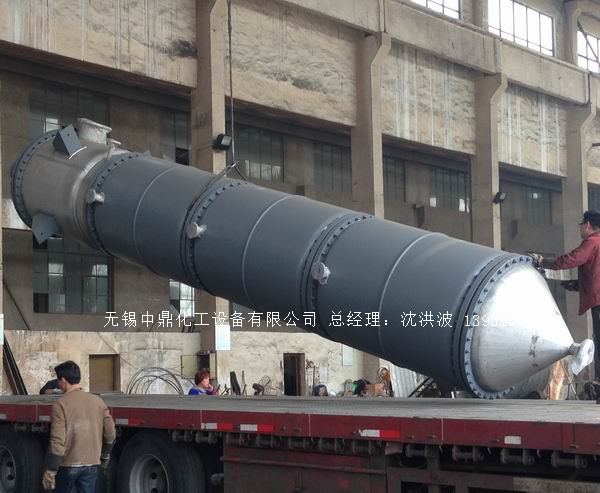

江苏中鼎化工设备有限公司--离心式刮板薄膜蒸发器主要由加热外盘半管式夹套（半管夹套内走蒸汽，导热油，熔盐或者热水等循环给蒸发器外壁加温，通过热传导，把蒸发器内壁形成的物料薄膜中的水份蒸发减少，提高物料的浓度百分比。一般设计压力为0.3mpa~2.5mpa左右，如果是蒸汽温度一般在180°以下，导热油温度一般在280°以下，熔盐温度一般在380°以下。

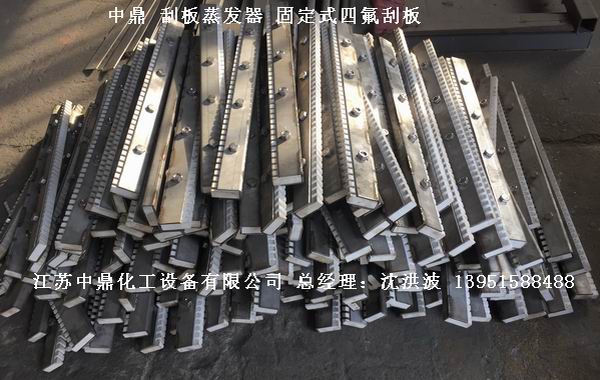

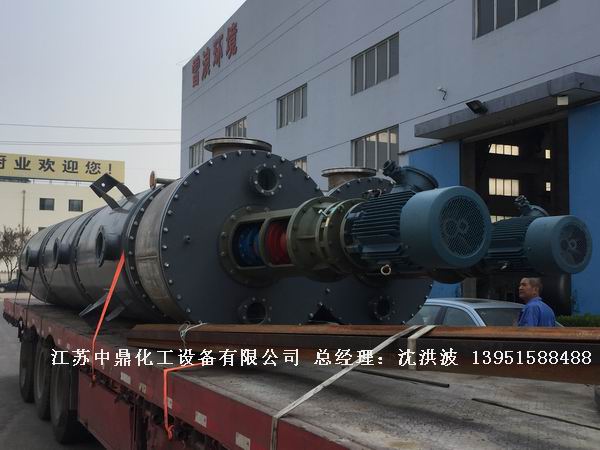

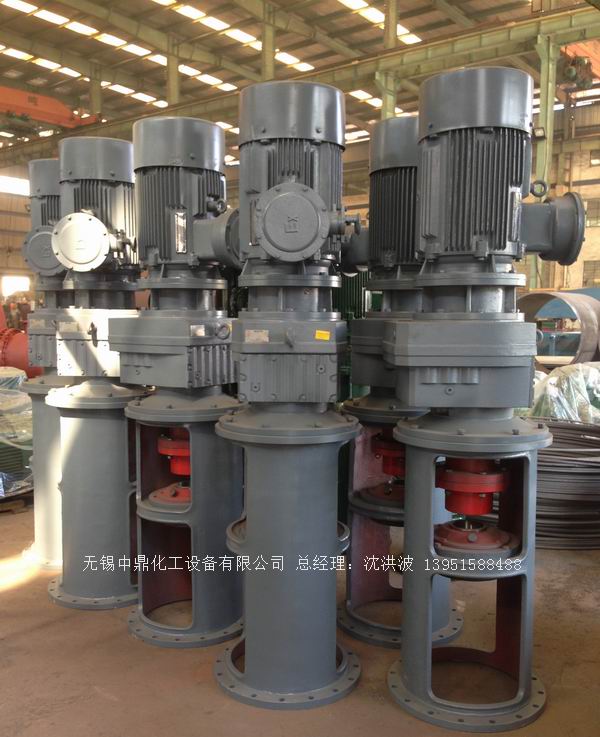

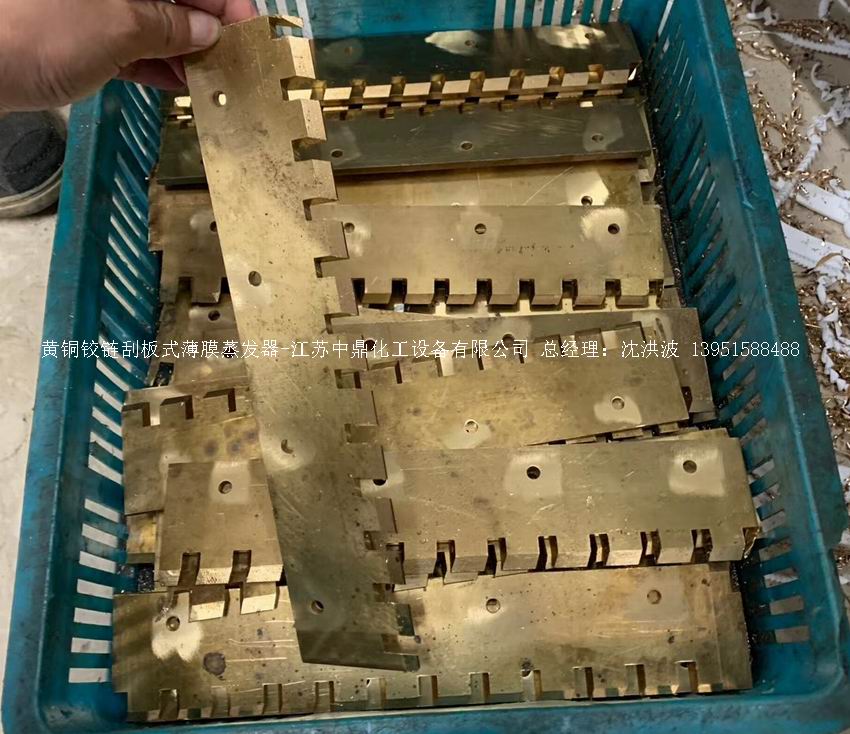

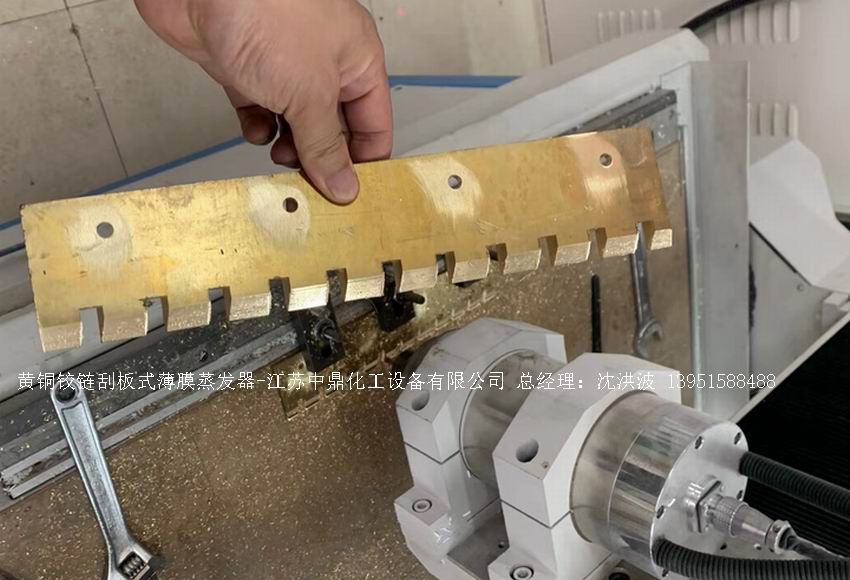

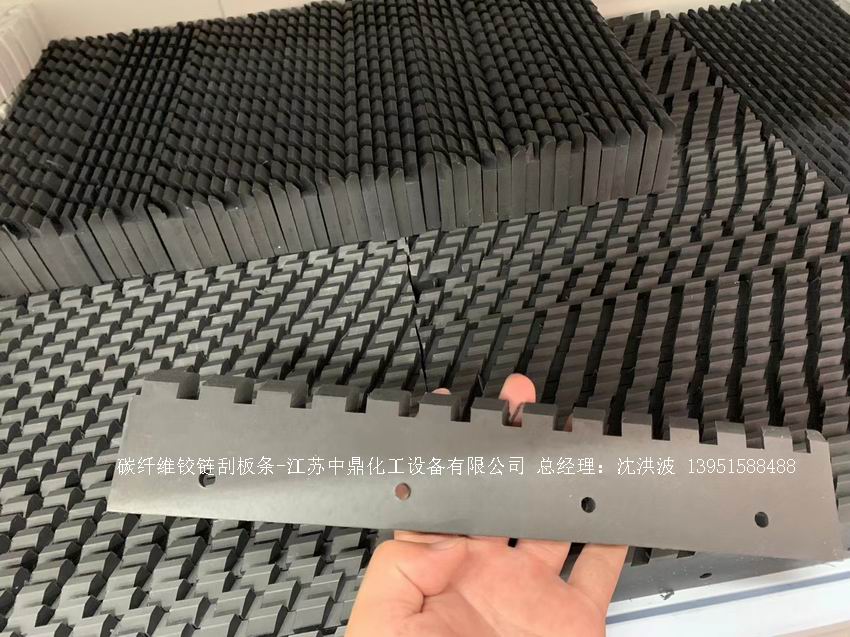

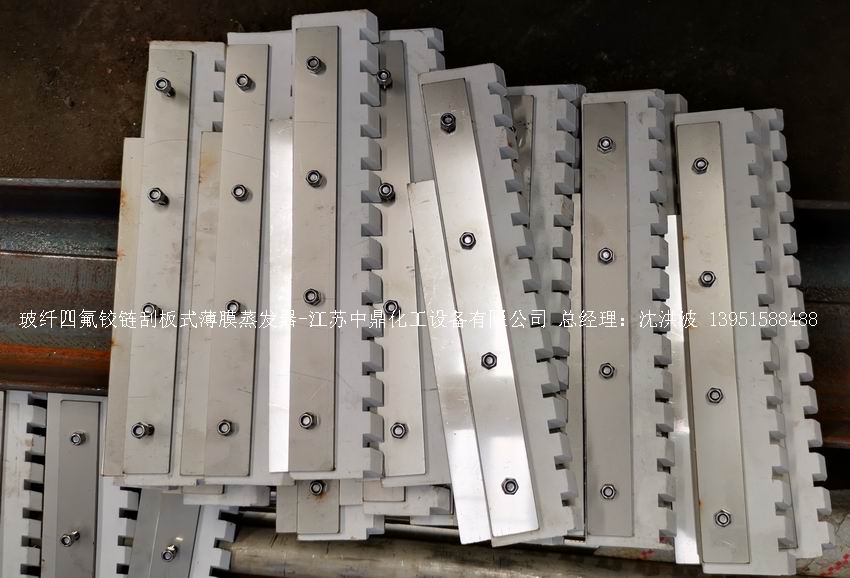

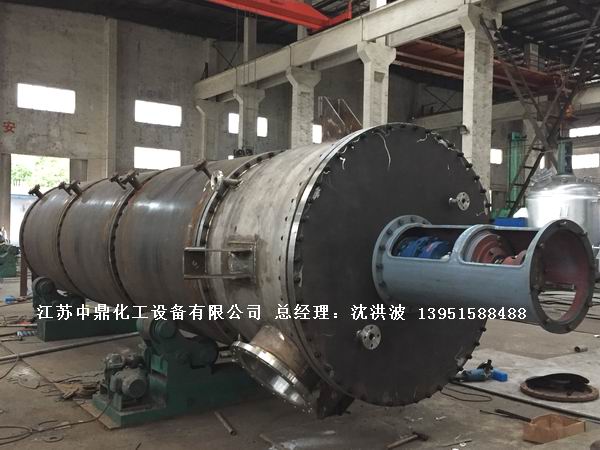

刮板也称刮刀（刮板分为：玻纤四氟刮板、碳纤维四氟刮板、石墨四氟刮板、黄铜刮板、合金钢等）和传动装置：电机（普通变频电机、防爆变频电机、高速变频电机），减速机（摆线针轮减速机、齿轮减速机），机架，轴封系统（单端面机械密封、双端面机械密封、磁力密封等，如果抽真空必须选用双端面机械密封或者磁力密封），转动轴、汽液分离装置、液体分布器、蒸发器转子支架、轨道刮板槽、底部轴套等部件组成。

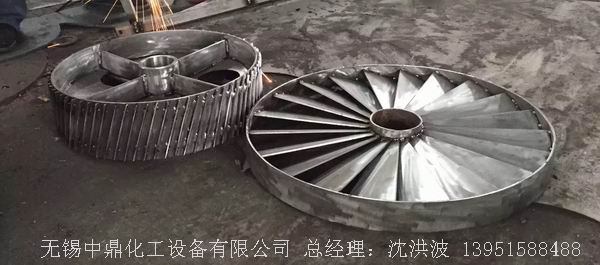

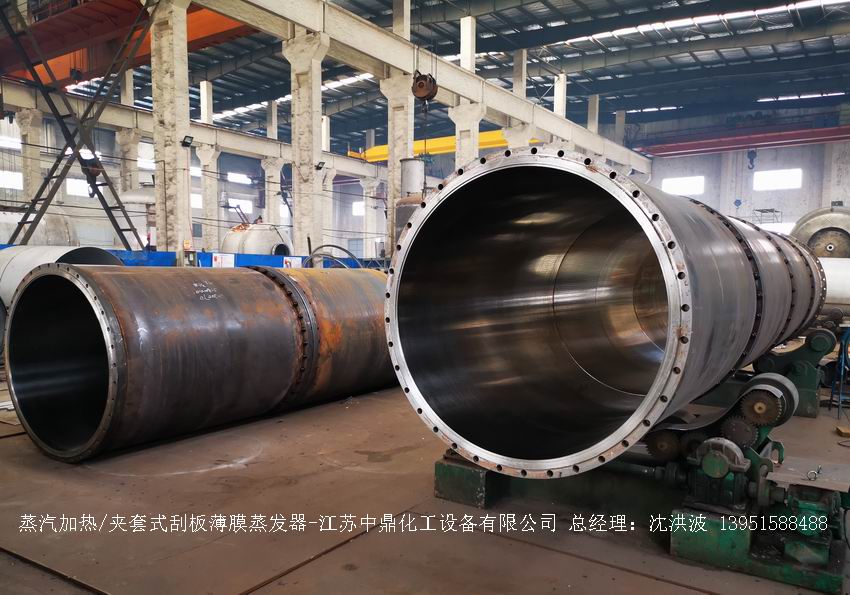

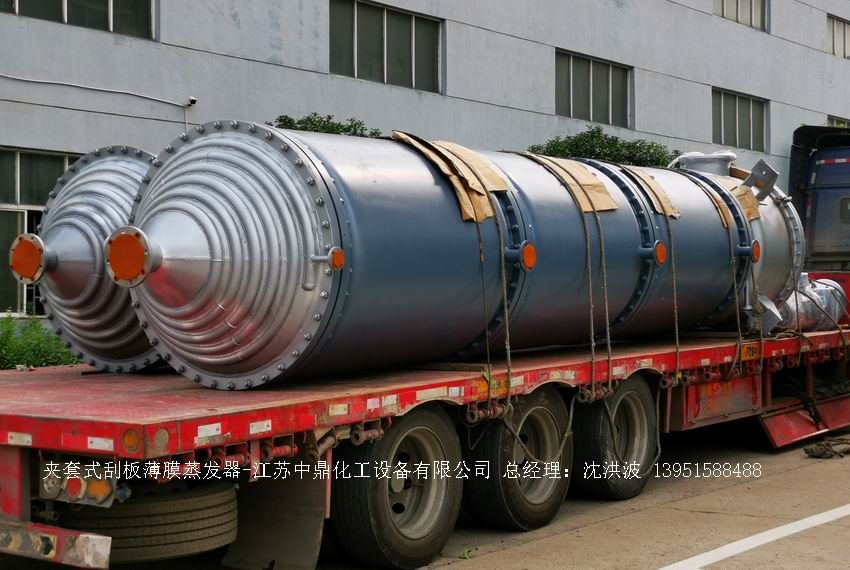

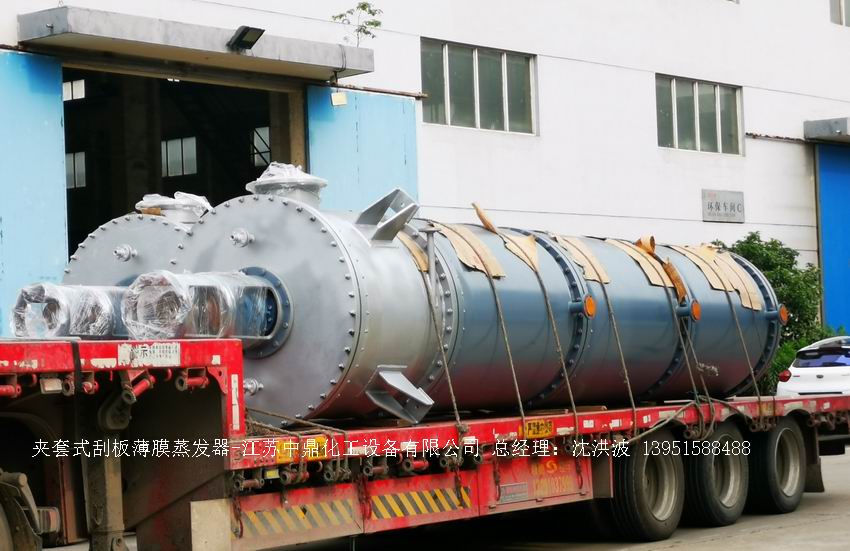

外盘半管内或者夹套内通加热的热源，刮板装在可旋转的轴上，刮板和加热夹套内壁保持很小间隙，通常为0.5～1.5 mm。在旋转时通过离心力，使刮板与内壁紧密接触。把物料从壁上刮下。料液经预热后由蒸发器上部进料口沿切线方向喷进，通过液体分布器分散盘把液体均匀分布到蒸发器筒体表面，在重力和旋转刮板的作用下，均匀分布在蒸发器内壁形成下旋薄膜，并在下降过程中不断被蒸发浓缩，完成液由底部排出，二次蒸汽向上从顶部仓逸出（一般通过真空泵抽出）二次蒸汽再通过汽液分离器、冷凝器处理。在某些场合下，这种蒸发器可将溶液蒸干,在底部直接得到固体产品。这类蒸发器的缺点是结构复杂制造\安装和维修工作量大。

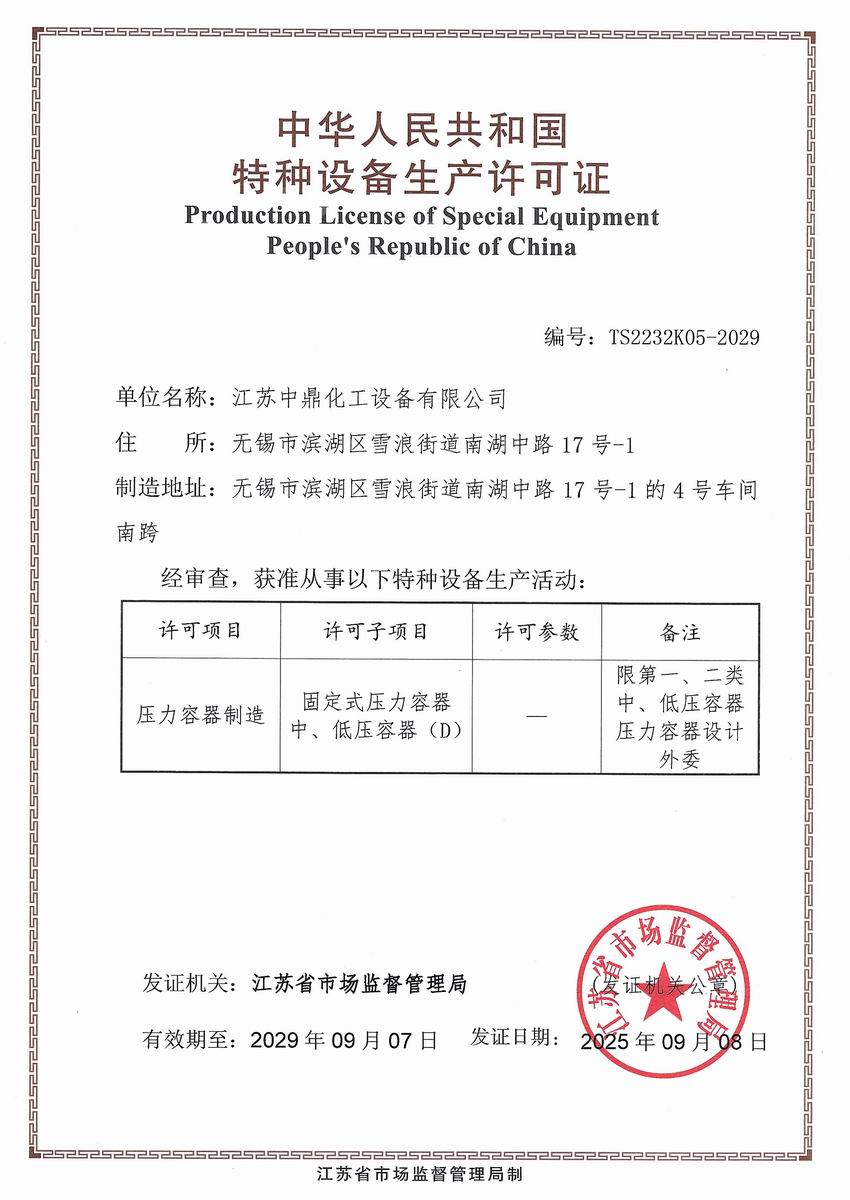

如果蒸发器内不是真空工作或者常压蒸发，而是正压加压蒸馏，气相压力超过0.1MPA 以上，也属于压力容器范畴，
需要提供压力容器产品合格证，并联系特种设备安全监督研究院进行登记备案工作。

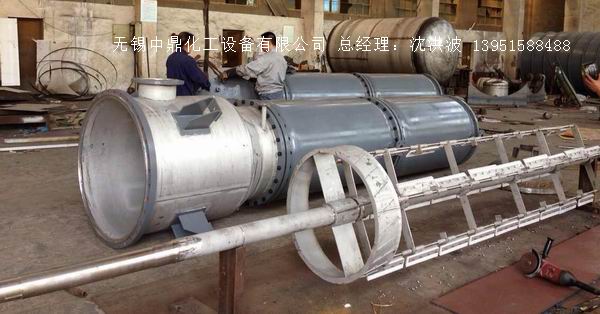

铰链刮板式薄膜蒸发器通过独特的结构设计和高效的工作原理，实现了物料的高效蒸发和浓缩。其核心在于通过旋转的铰链刮板将物料均匀分布在加热壁面上，形成薄膜，从而显著提高蒸发效率。 结构组成： 蒸发器主体：包括外壳、加热夹套或加热盘管以及蒸发空间。外壳通常为圆筒形，采用不锈钢等耐腐蚀性材料制造。加热夹套环绕在蒸发器筒体外侧，热介质在夹套内循环流动，通过筒体壁将热量传递给物料。蒸发空间是物料进行蒸发的区域。

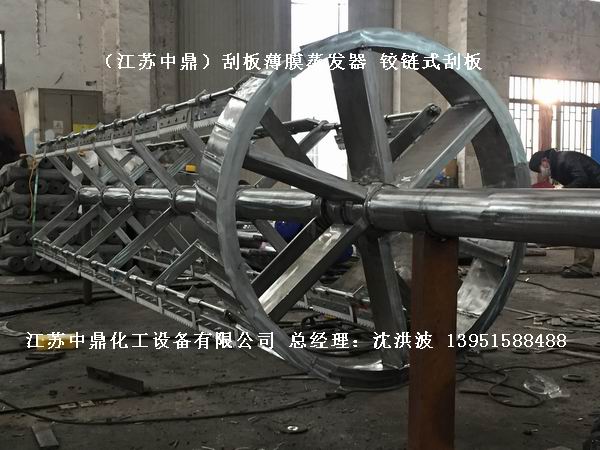

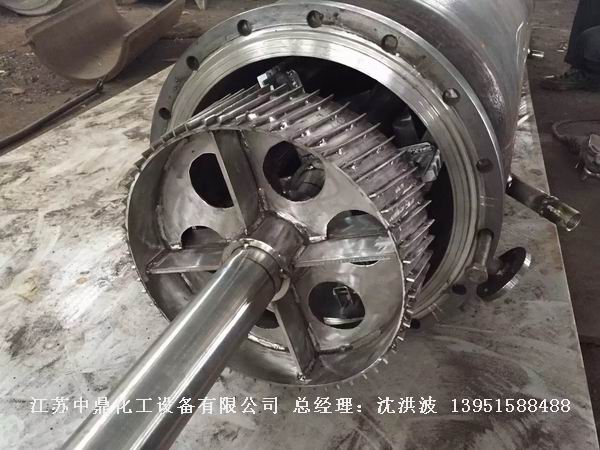

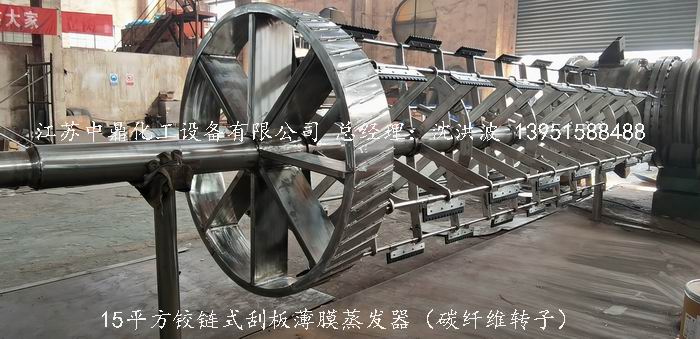

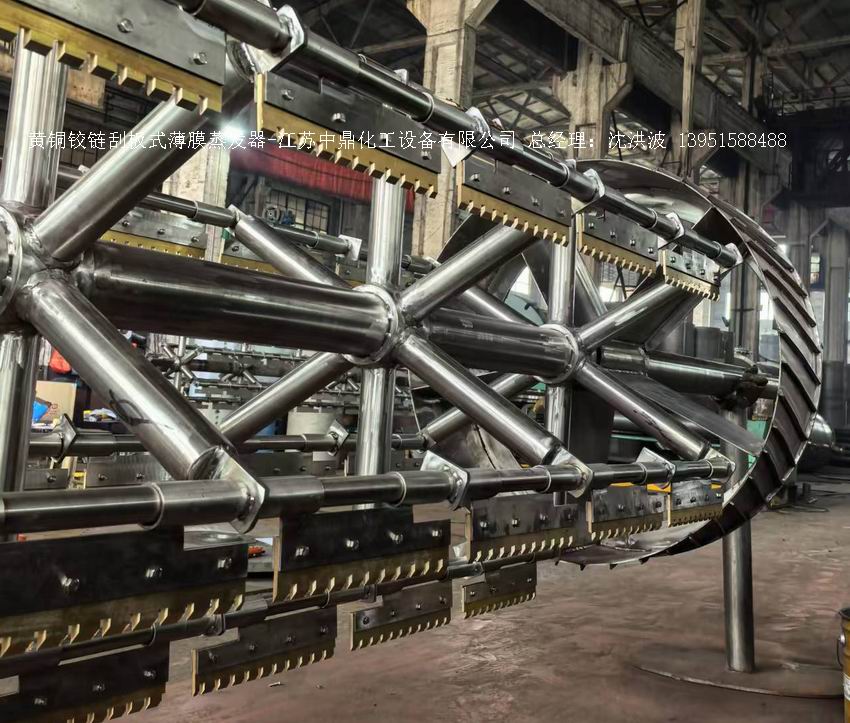

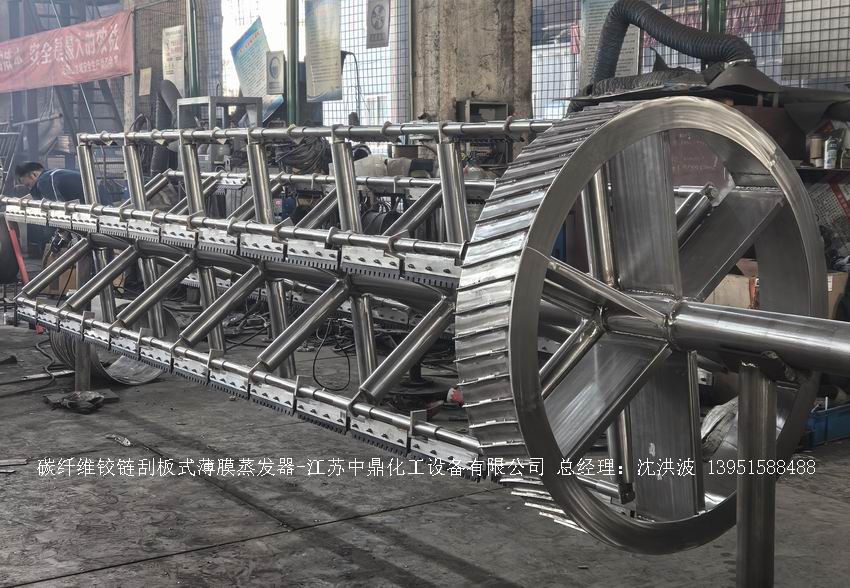

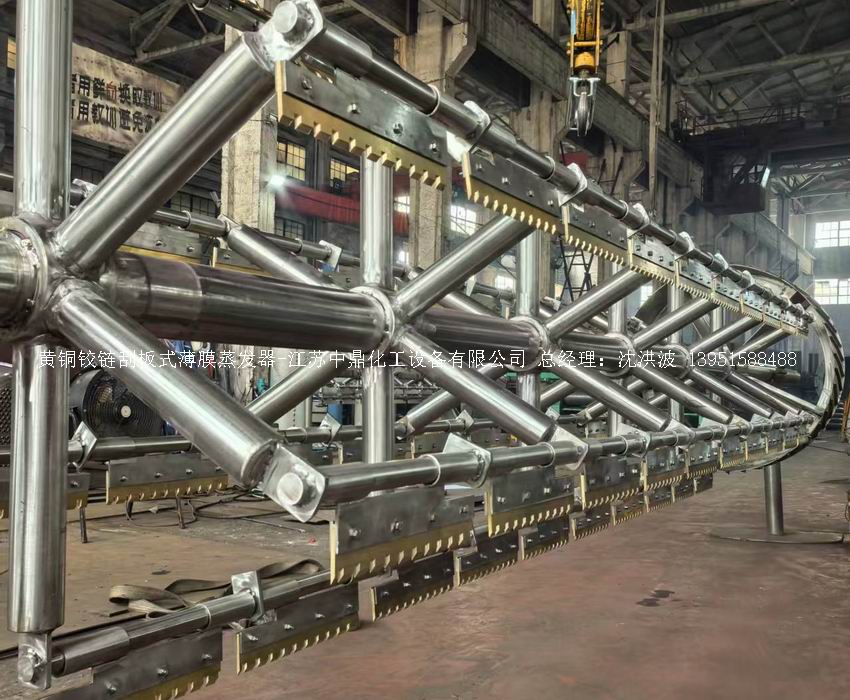

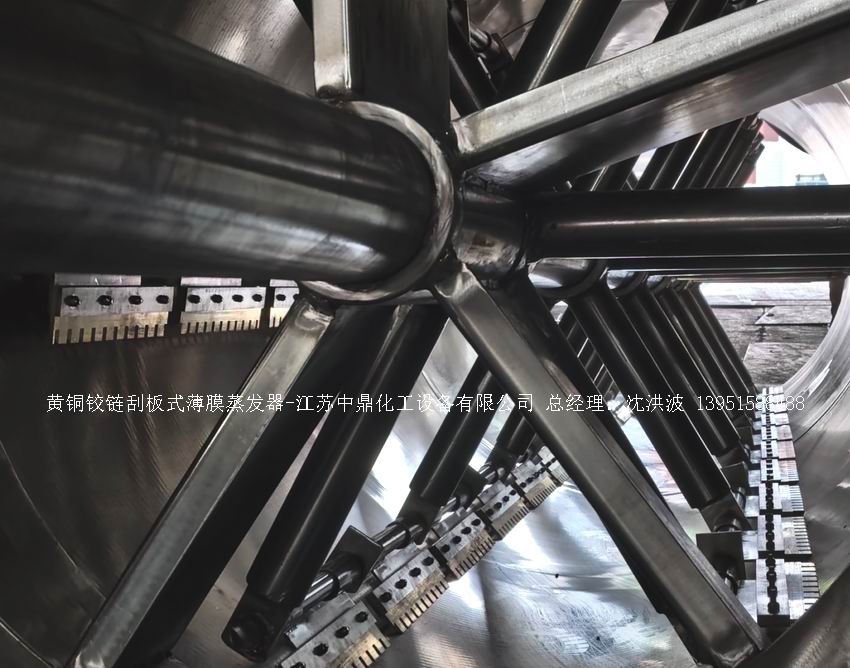

刮板系统：由刮板、刮板轴和驱动装置组成。刮板安装在刮板轴上，由电机通过减速机等驱动装置带动旋转。铰链式刮板能够更好地适应加热壁的形状变化，适用于高粘度物料的刮膜。 其他辅助部件：包括进料管、进料泵和流量控制装置、浓缩液出口、出料阀门和管道以及冷凝器。进料管用于输送物料，进料泵和流量控制装置精确控制进料速度和流量。浓缩液出口位于蒸发器底部，冷凝器用于冷却并凝结蒸汽。

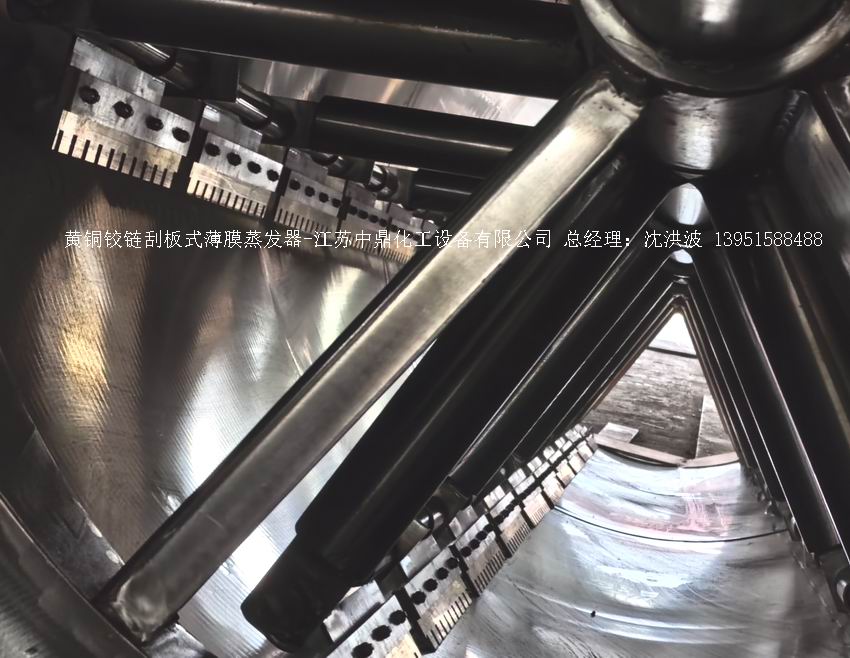

工作原理： 1. 进料：液体物料从顶部进入蒸发器，通过分布器均匀分布在加热壁面上。 2. 薄膜形成：旋转的铰链刮板将液体物料刮成均匀的薄膜，覆盖在加热壁面上，增加蒸发面积。 3. 加热蒸发：加热壁面提供热量，使薄膜中的挥发性组分迅速蒸发。 4. 分离：蒸发产生的蒸汽向上流动，经冷凝器冷凝成液体；未蒸发的物料则向下流动，从底部排出。 5. 刮板作用：铰链刮板不断更新薄膜，防止物料结垢，确保传热效率。其活动铰链设计使其在转子转动时，由于离心力的作用，被紧压在蒸发筒体内壁，呈一定角度在壁面滑动，将物料刮成薄膜并防止壁面结垢。
铰链刮板式薄膜蒸发器通过独特的结构设计和高效的工作原理，实现了物料的高效蒸发和浓缩。其核心在于通过旋转的铰链刮板将物料均匀分布在加热壁面上，形成薄膜，从而显著提高蒸发效率。 结构组成： 蒸发器主体：包括外壳、加热夹套或加热盘管以及蒸发空间。外壳通常为圆筒形，采用不锈钢等耐腐蚀性材料制造。加热夹套环绕在蒸发器筒体外侧，热介质在夹套内循环流动，通过筒体壁将热量传递给物料。蒸发空间是物料进行蒸发的区域。 刮板系统：由刮板、刮板轴和驱动装置组成。刮板安装在刮板轴上，由电机通过减速机等驱动装置带动旋转。铰链式刮板能够更好地适应加热壁的形状变化，适用于高粘度物料的刮膜。 其他辅助部件：包括进料管、进料泵和流量控制装置、浓缩液出口、出料阀门和管道以及冷凝器。进料管用于输送物料，进料泵和流量控制装置精确控制进料速度和流量。浓缩液出口位于蒸发器底部，冷凝器用于冷却并凝结蒸汽。
铰链刮板式薄膜蒸发器工作原理： 1. 进料：液体物料从顶部进入蒸发器，通过分布器均匀分布在加热壁面上。 2. 薄膜形成：旋转的铰链刮板将液体物料刮成均匀的薄膜，覆盖在加热壁面上，增加蒸发面积。 3. 加热蒸发：加热壁面提供热量，使薄膜中的挥发性组分迅速蒸发。 4. 分离：蒸发产生的蒸汽向上流动，经冷凝器冷凝成液体；未蒸发的物料则向下流动，从底部排出。 5. 刮板作用：铰链刮板不断更新薄膜，防止物料结垢，确保传热效率。其活动铰链设计使其在转子转动时，由于离心力的作用，被紧压在蒸发筒体内壁，呈一定角度在壁面滑动，将物料刮成薄膜并防止壁面结垢。

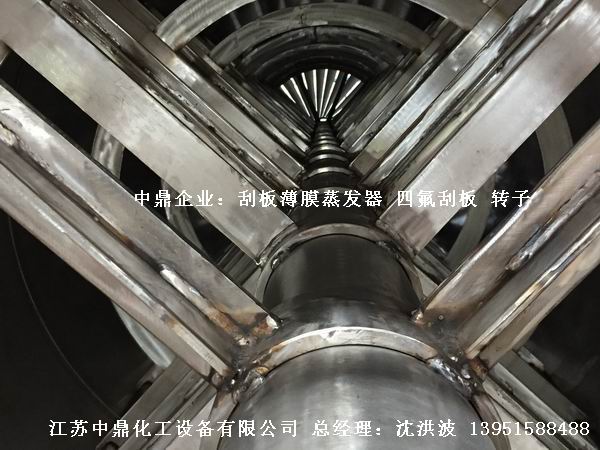

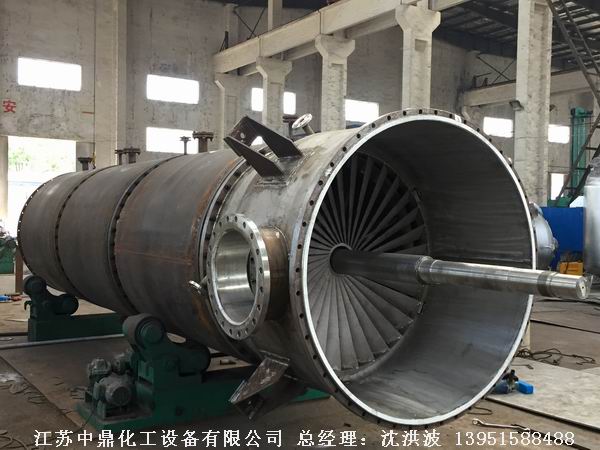

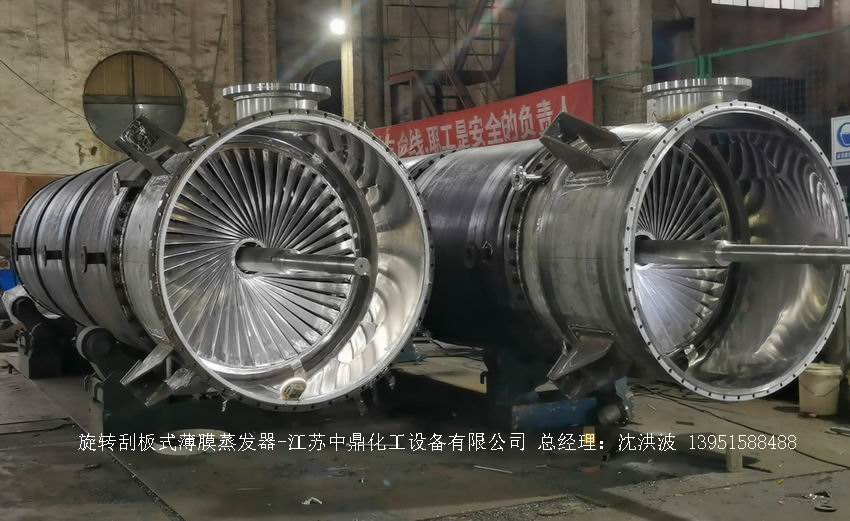

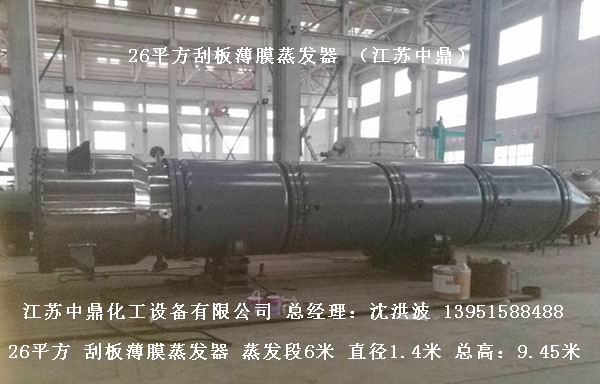

刮板薄膜蒸发器：采用离心式滑动沟槽转子，是目前国内较新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40%-69%。
刮板薄膜蒸发器： 薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
刮板式薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于农药、甘草磷、制药、硫氢化钠、食品、轻工、石油、化工、环保等行业。刮板式薄膜蒸发器，它是一种适应性很强的新型蒸发器，例如对高粘度、热敏性和易结晶、结垢的物料都适用。
刮膜蒸发器工作原理：
物料从大直径端连续不断地进入蒸发器，被刮膜片加速和分配并立即在加热面上形成一个薄的流动膜。依赖于转子施于物料一个离心力，这离心力有两个有效力，一个垂直于加热面，另一个朝大直径端体的方向依靠这些力产生物料加速，而且进入的物料保证加热面充分潮湿，不依赖于蒸发比或进料速度。因此，局部物料过热和热降解被减少或完
全消除。
在此过程中，轻组份（低沸物）顺流（和液膜同向）穿过薄膜蒸发器进入汽液分离器，在此处经汽液分离所产生的液滴和泡沫被击碎进入液相（高沸物），
被分离后的汽体进入外置冷凝器或汽液分离器进入下道工序；重组份（高沸物）沿着加热壁面爬升到小端出口排出。
