活动刮板式薄膜蒸发器 滑动式刮板薄膜蒸发器

江苏中鼎化工设备有限公司--离心式刮板薄膜蒸发器

分为:活动刮板式薄膜蒸发器、固定刮板式薄膜蒸发器、铰链刮板式薄膜蒸发器、螺旋刮板式薄膜蒸发器

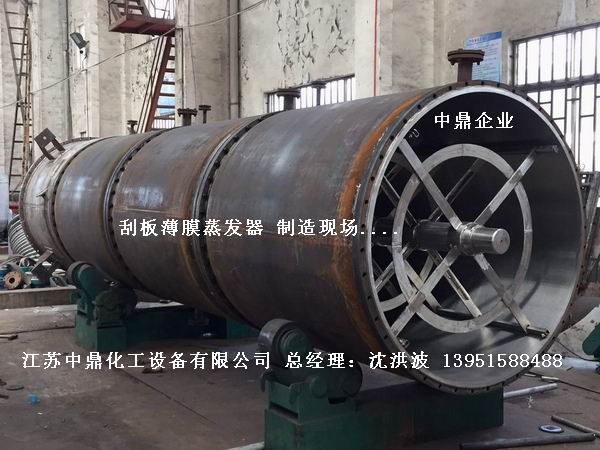

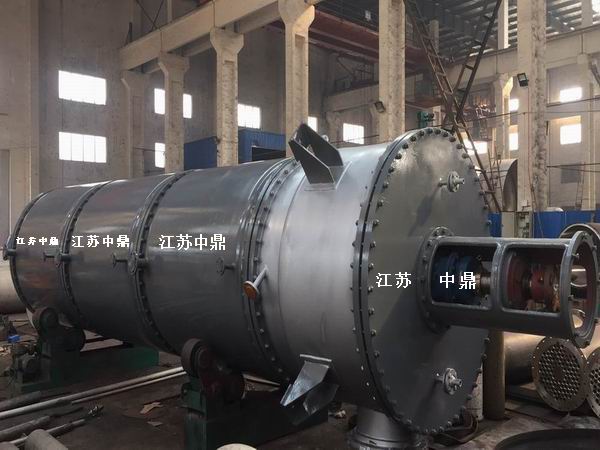

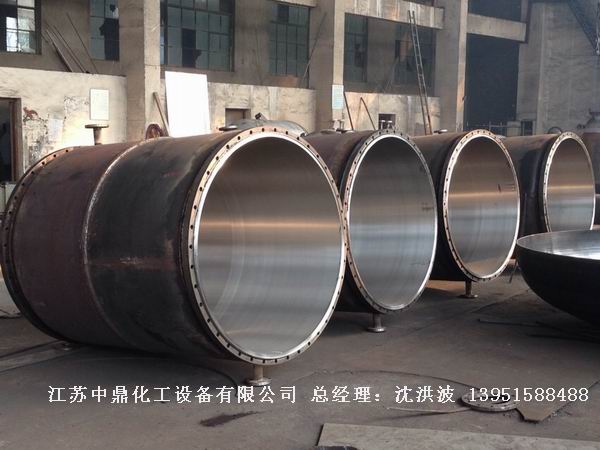

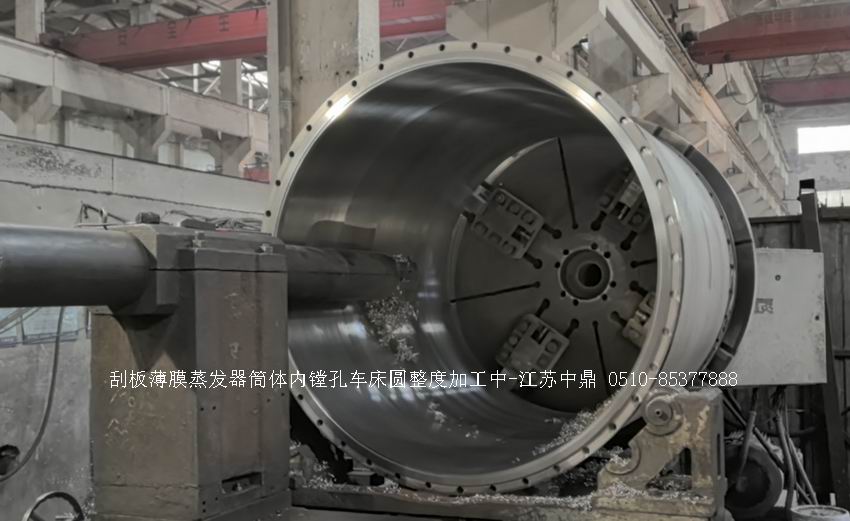

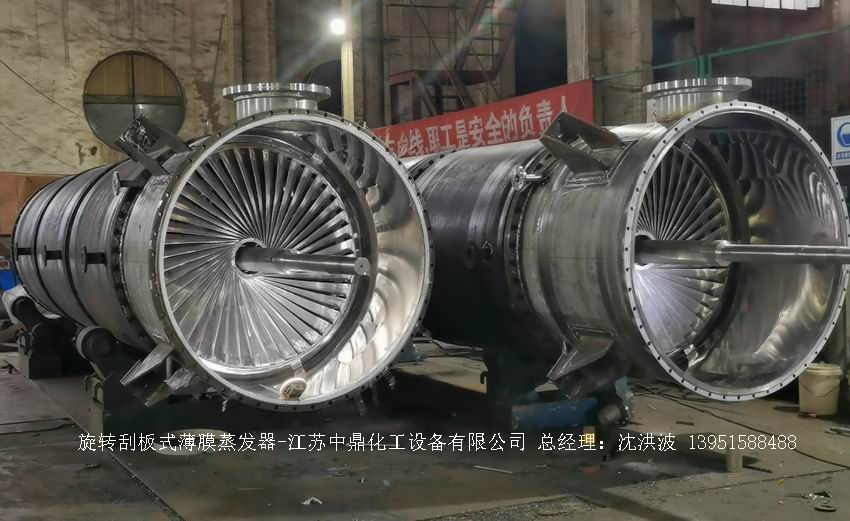

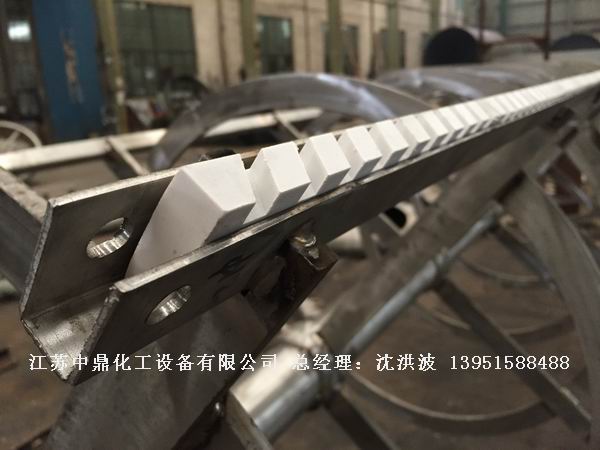

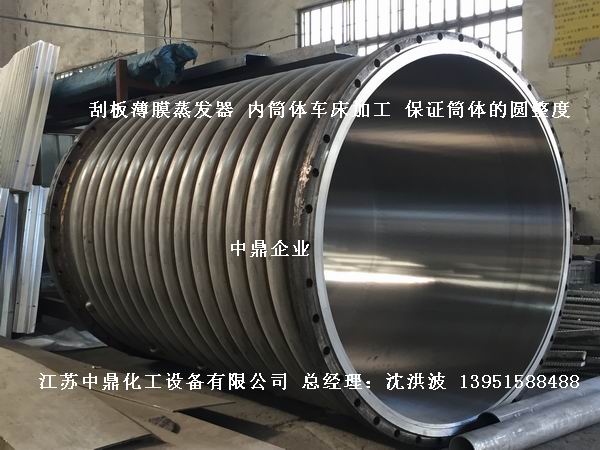

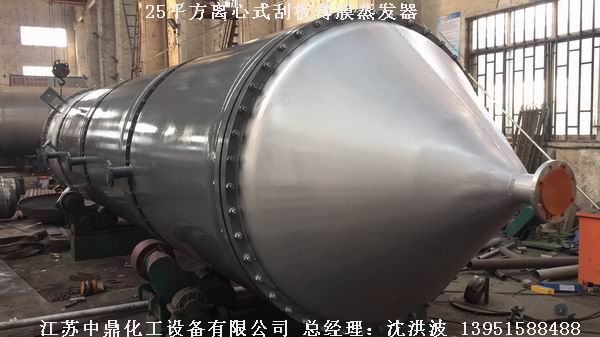

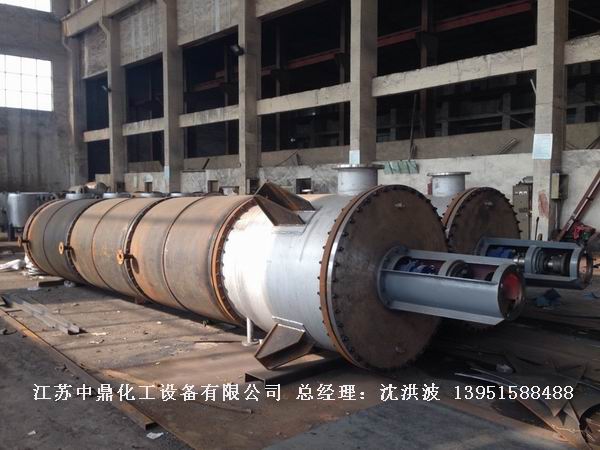

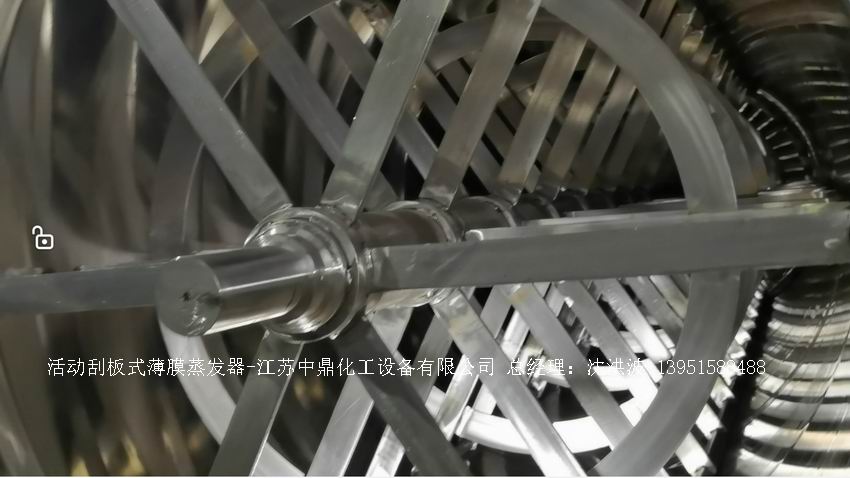

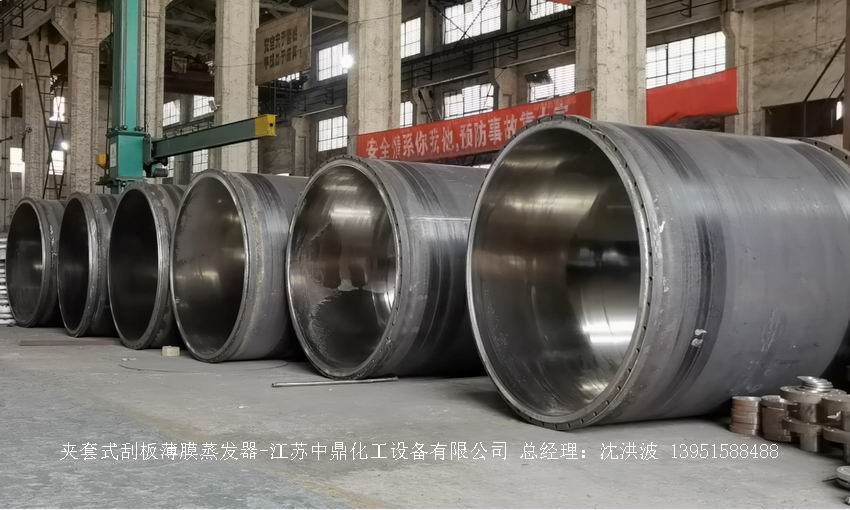

主要由加热夹套(夹套内走蒸汽或者导热油循环给蒸发器外壁加温,通过热传导,把蒸发器内壁形成的物料薄膜中的水份蒸发减少,提高物料的浓度百分比。一般蒸汽压力设计为3公斤、4公斤、5公斤、6公斤左右,如果是导热油加温,一般为200度~250度~320度)和刮板(刮板分为:纯四氟刮板、玻璃纤维改性四氟刮板、碳纤维改性四氟刮板、石墨刮板、紫铜刮板、不锈钢刮板等)和传动装置:电机(普通电机、防爆电机、高速电机),减速机(摆线针轮减速机、齿轮减速机),机架轴封系统(单端面机械密封、双端面机械密封,如果抽真空必须选用双端面机械密封),转动轴汽液分离装置液体分布器蒸发器转子支架轨道刮板槽底部轴套等部件组成。夹套内通加热蒸汽,刮板装在可旋转的轴上,刮板和加热夹套内壁保持很小间隙,通常为0.5~1.5
mm。在旋转时间通过离心力,使刮板与内壁紧密接触。把物料从壁上刮下。料液经预热后由蒸发器上部进料口沿切线方向喷进,通过液体分布器分散盘把液体均匀分布到蒸发器筒体表面,在重力和旋转刮板的作用下,均匀分布在蒸发器内壁形成下旋薄膜,并在下降过程中不断被蒸发浓缩,完成液由底部排出,二次蒸汽向上从顶部仓逸出(一般通过真空泵抽出),二次蒸汽再通过汽液分离器、冷凝器处理。在某些场合下,这种蒸发器可将溶液蒸干,在底部直接得到固体产品。这类蒸发器的缺点是结构复杂制造、安装和维修工作量大。

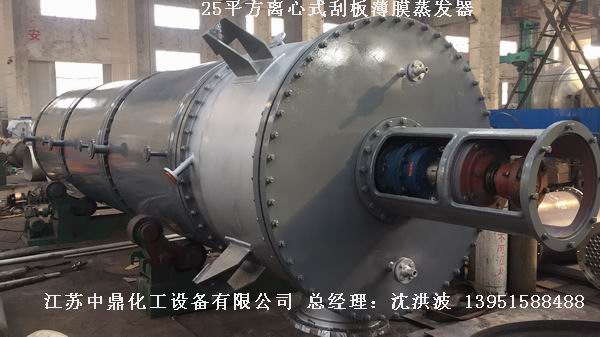

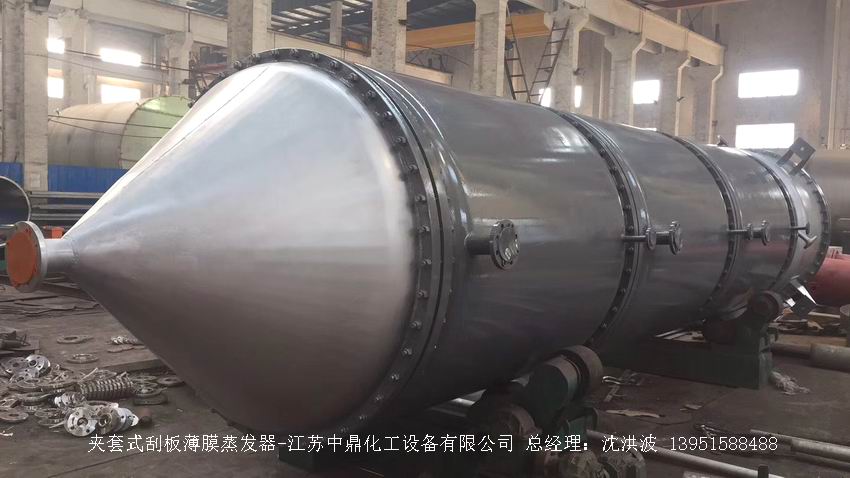

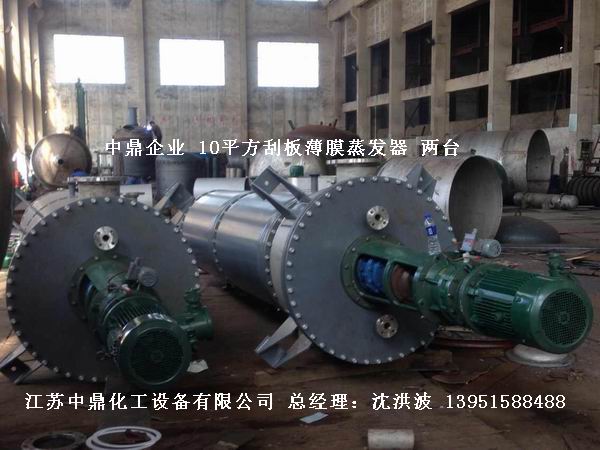

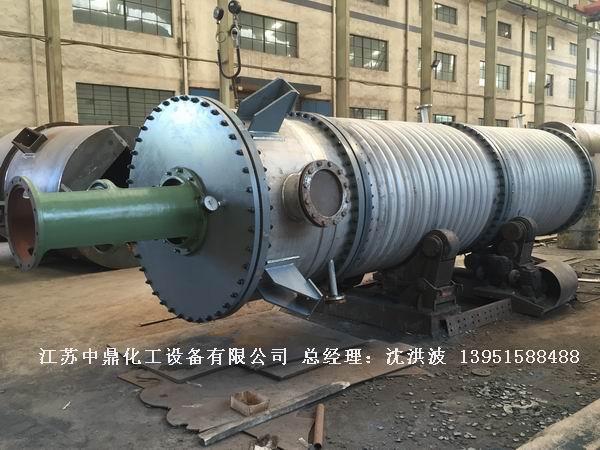

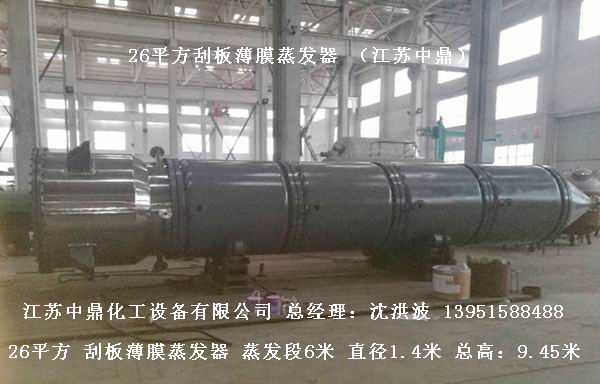

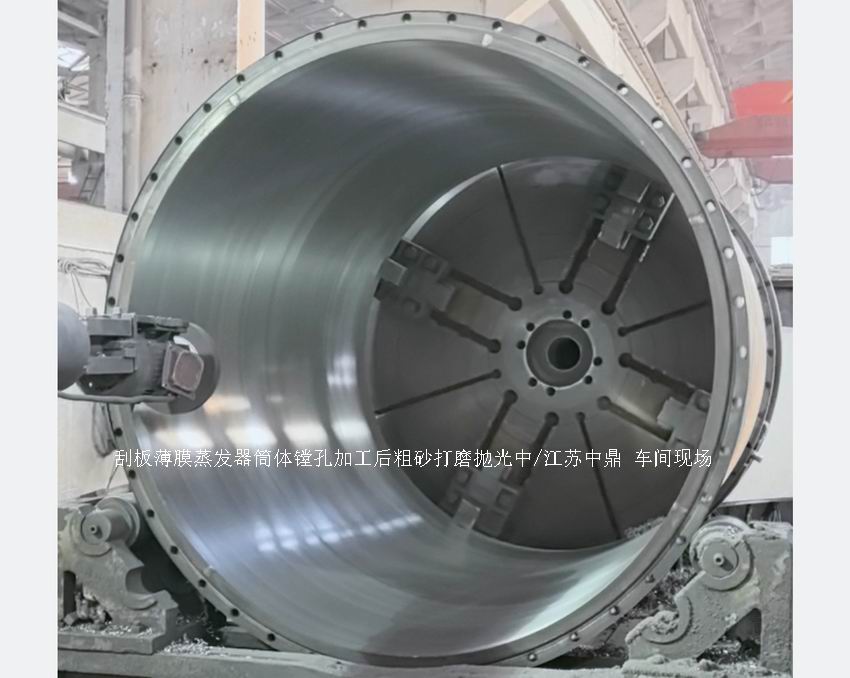

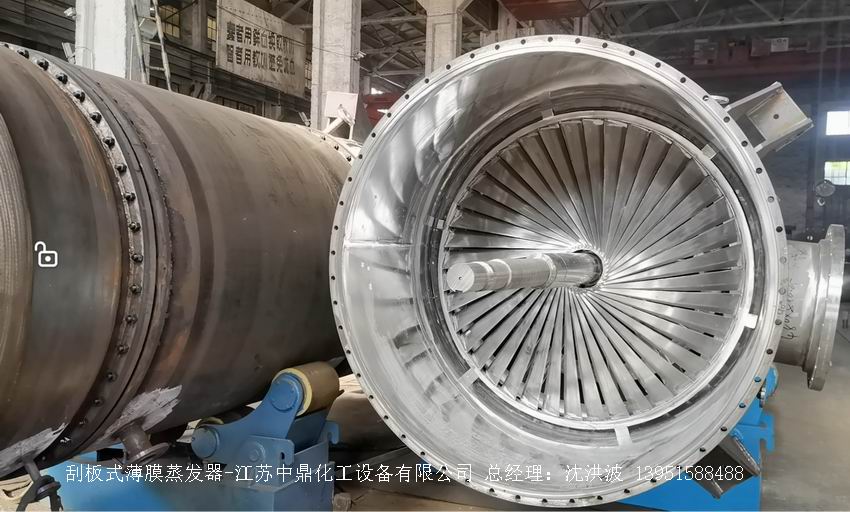

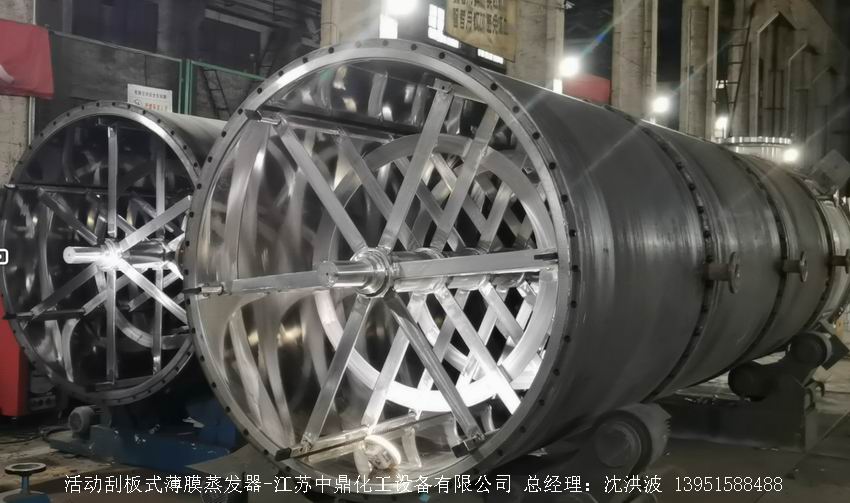

活动刮板式薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

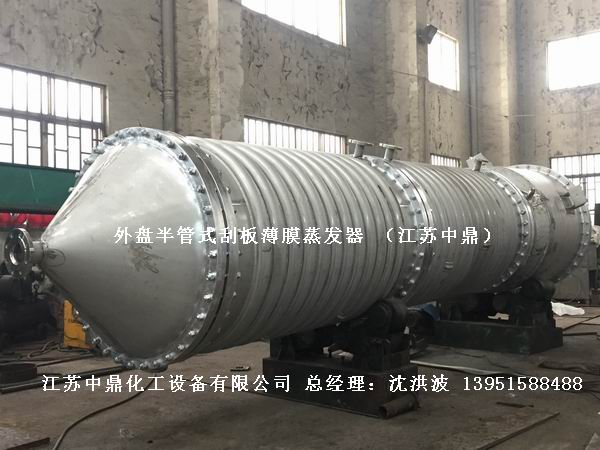

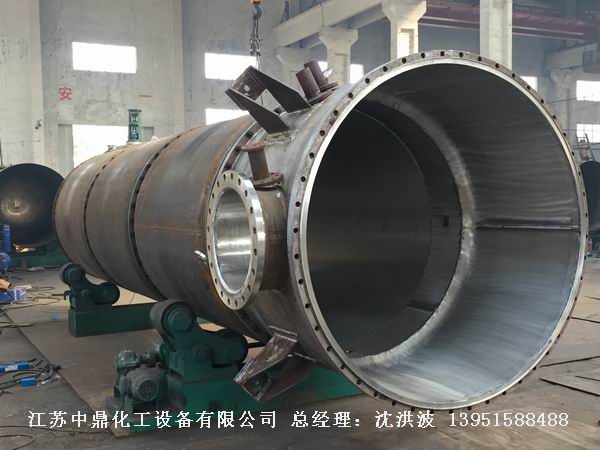

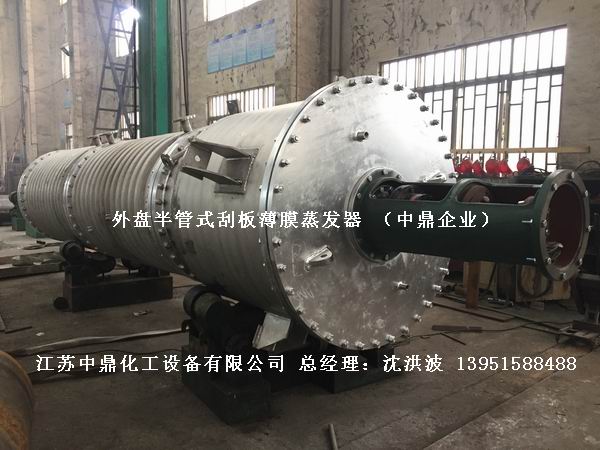

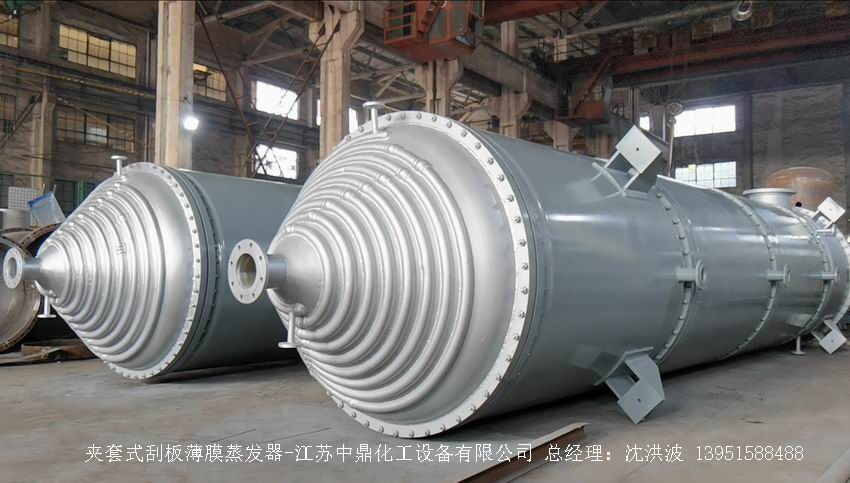

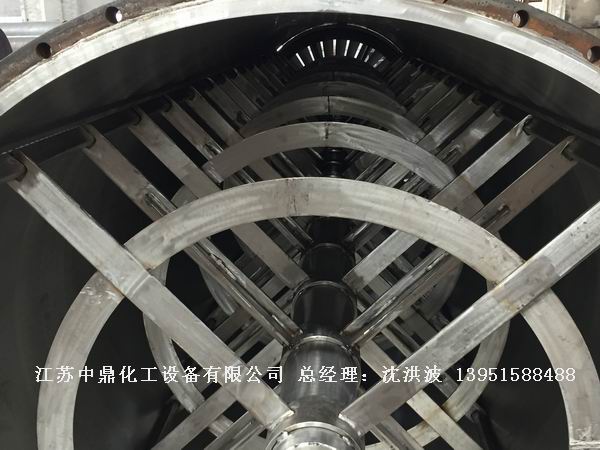

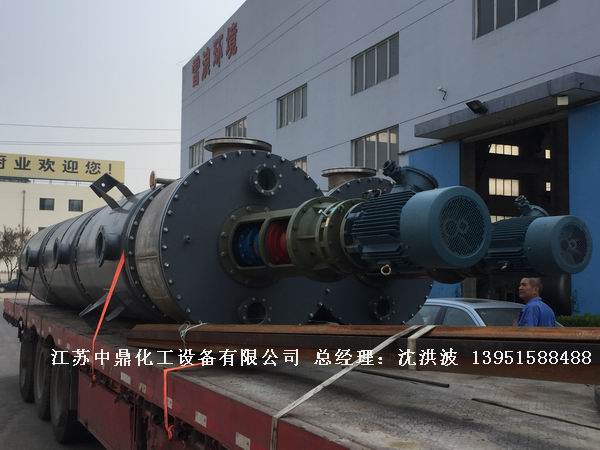

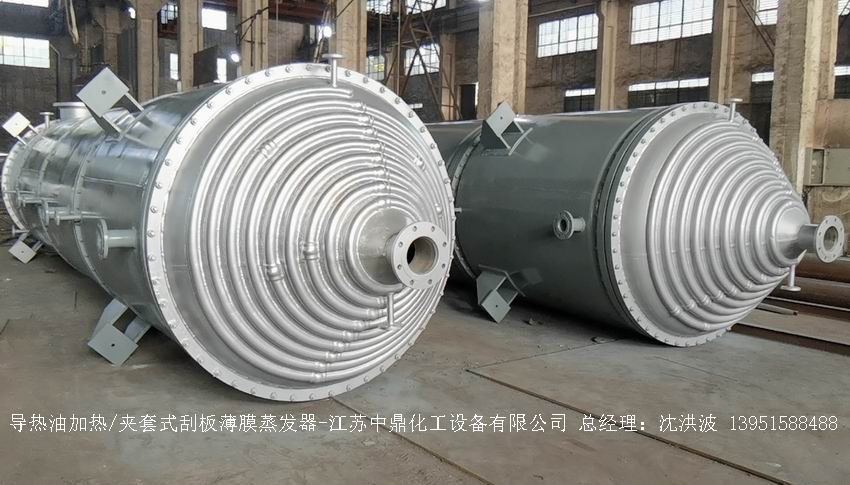

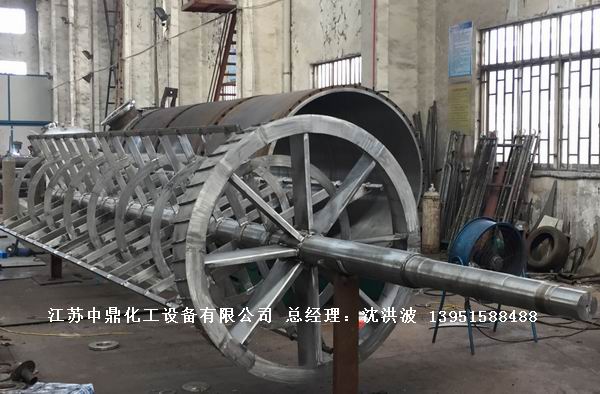

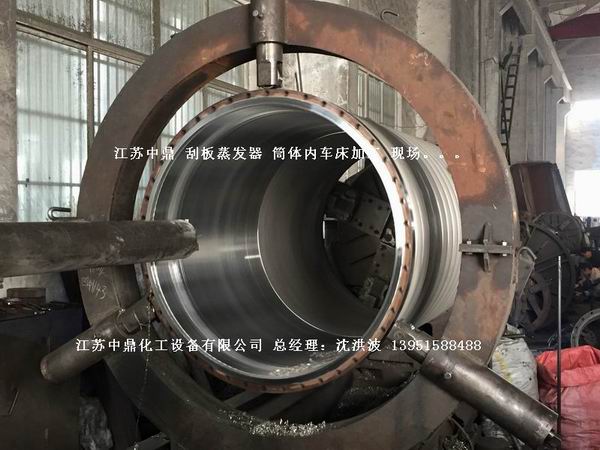

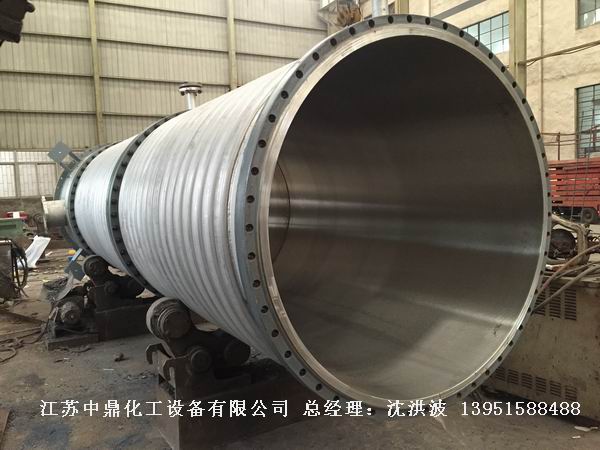

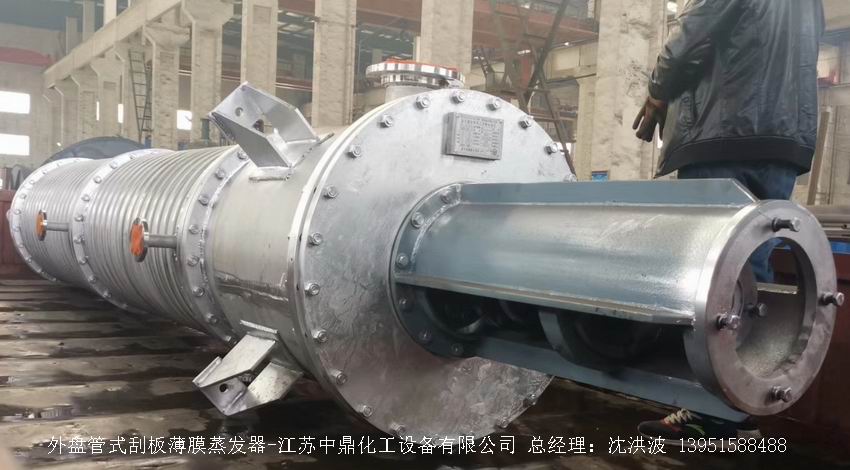

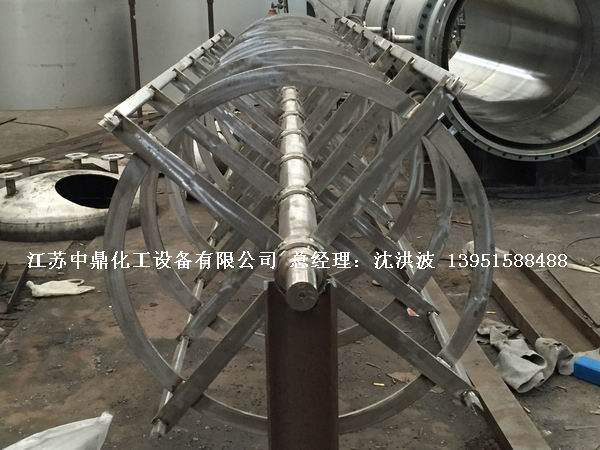

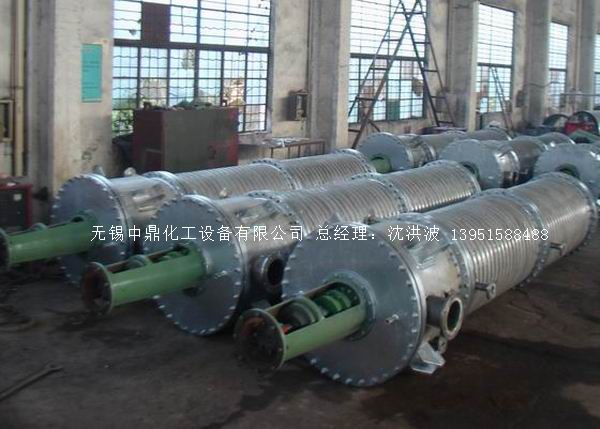

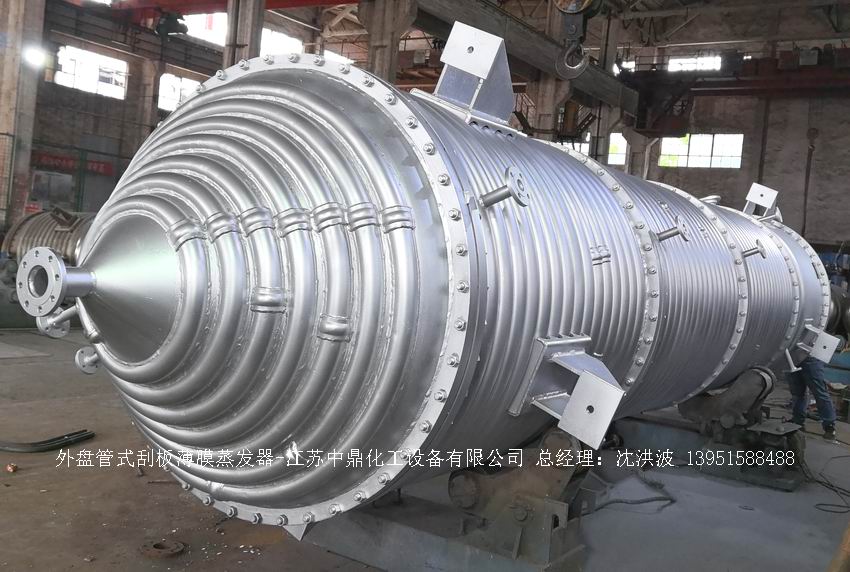

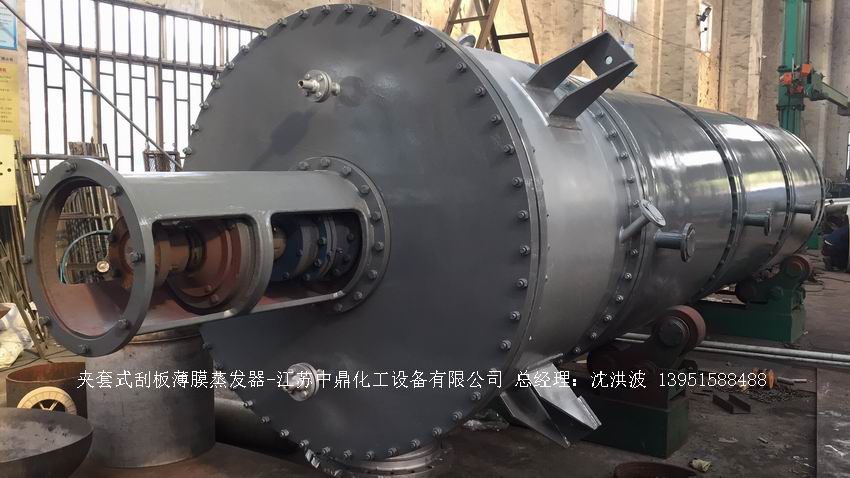

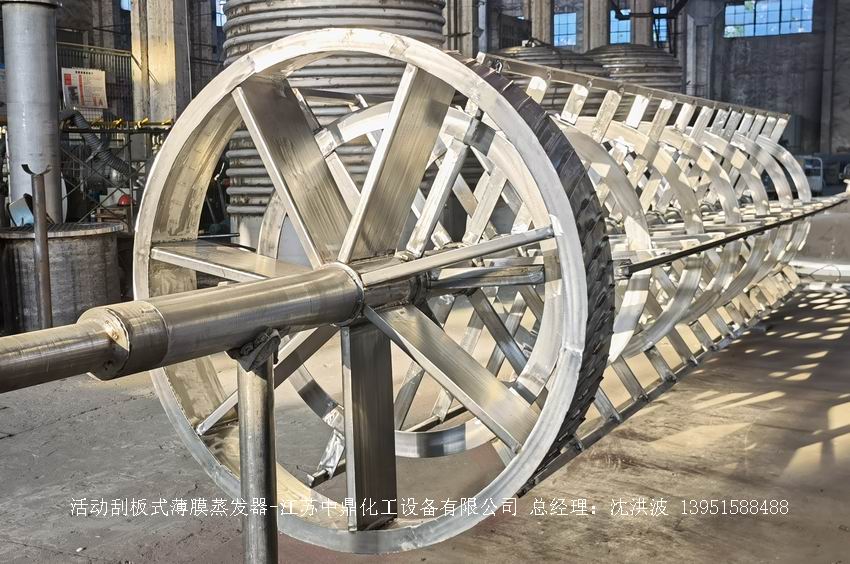

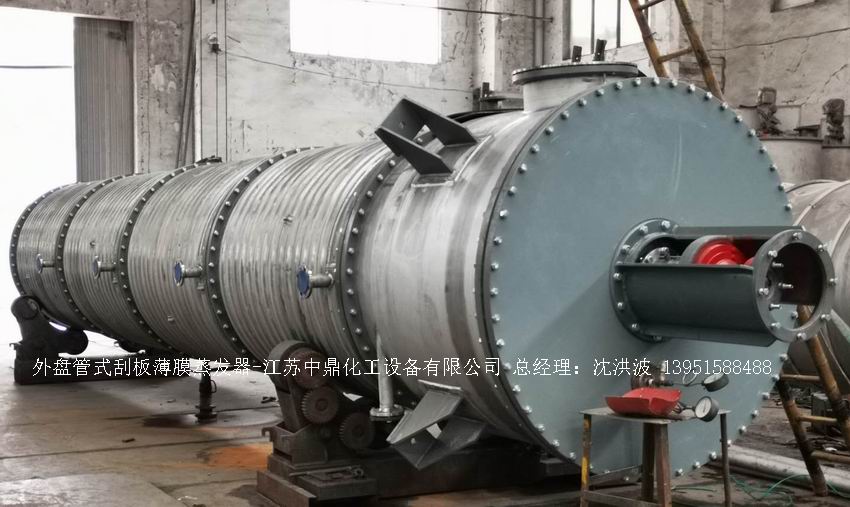

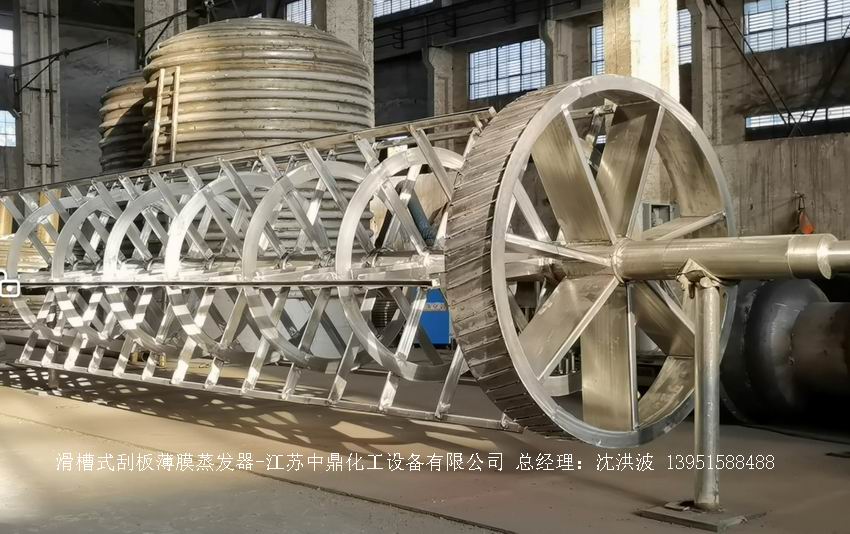

刮板薄膜蒸发器:采用离心式滑动沟槽转子,是目前国内较新结构蒸发器,在流量很小的情况下也能形成薄膜,在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去,和固定间隙的刮板蒸发器相比,蒸发量可提高40%-69%。


刮板薄膜蒸发器:
 薄膜蒸发器是通过旋转刮膜器强制成膜,并高速流动,热传递效率高,停留时间短(约10~50秒),可在真空条件下进行降膜蒸发的一种新型高效蒸发器。

 它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动;在此过程中,低沸点的组份被蒸发,而残留物从蒸发器底部排出。


刮板式薄膜蒸发器
是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备,也可进行脱臭、脱泡反应及加热、冷却等单元操作,可广泛适用于农药、甘草磷、制药、硫氢化钠、食品、轻工、石油、化工、环保等行业。刮板式薄膜蒸发器,它是一种适应性很强的新型蒸发器,例如对高粘度、热敏性和易结晶、结垢的物料都适用。

刮膜蒸发器工作原理:

物料从大直径端连续不断地进入蒸发器,被刮膜片加速和分配并立即在加热面上形成一个薄的流动膜。依赖于转子施于物料一个离心力,这离心力有两个有效力,一个垂直于加热面,另一个朝大直径端体的方向依靠这些力产生物料加速,而且进入的物料保证加热面充分潮湿,不依赖于蒸发比或进料速度。因此,局部物料过热和热降解被减少或完
全消除。

在此过程中,轻组份(低沸物)顺流(和液膜同向)穿过薄膜蒸发器进入汽液分离器,在此处经汽液分离所产生的液滴和泡沫被击碎进入液相(高沸物),
被分离后的汽体进入外置冷凝器或汽液分离器进入下道工序;重组份(高沸物)沿着加热壁面爬升到小端出口排出。

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

活动刮板式薄膜蒸发器  滑动式刮板薄膜蒸发器

主要技术参数

项目型号LG0.8LG1.5LG2.5LG4LG6LG10
换热面积 m20.81.52.54610
蒸汽压力 MPa0.30.30.30.30.30.3
真空度 KP707070707070
蒸发量 kg/n16030050080012002000
能耗 kg/n16831552584012602100
电机功率 KW1.11.52.245.511
转速 rpm30030028013413488
设备高度 mm250032954100518058007800
