       江苏中鼎化工设备有限公司在上海化工研究院指导下,专业生产新型高效波纹规整填料及散堆填料,可采用不锈钢、铜 、铝、纯钛、钼二钛等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。 规整填料分为网孔波纹填料、丝网波纹填料、孔板波纹填料、压延孔板波纹填料等。 散堆填料主要有:金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料。


我们熟称的化工填料、酒精回收塔填料、波纹填料、金属填料、也称为规整填料。分为:网孔波纹填料、丝网波纹填料、孔板波纹填料、压延孔板波纹填料等。材质有不锈钢S304、S312、S316、S316L等。


   规整填料是一种在塔内按均匀几何图形排布,整齐堆砌的填料。由于具有比表面积大、压降小、流体分均匀、传质传热效率高等优点,因此得到了广泛的应用,较早开发的是金属规整填料和不锈钢波纹填料等。

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

      江苏中鼎化工设备有限公司在上海化工研究院指导下,专业生产新型高效波纹规整填料及散堆填料,可采用不锈钢、铜 、铝、纯钛、钼二钛等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。 规整填料分为网孔波纹填料、丝网波纹填料、孔板波纹填料、压延孔板波纹填料等。 散堆填料主要有:金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料。

      江苏中鼎化工设备有限公司 是国内较早从事不锈钢网孔波纹填料研发、生产的厂家之一。

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

注册商标:"锡化"牌、本厂经验丰富、产品质量有保障、不锈钢板材材质均达到国标。加工工艺先进、按照ISO9001国际质量体系标准要求指导生产、规范化产品管理及售后服务、是您值得信赖的不锈钢波纹填料供应商。销售热线:0510-85192225

      丝网填料   丝网波纹填料  不锈钢丝网填料   不锈钢丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

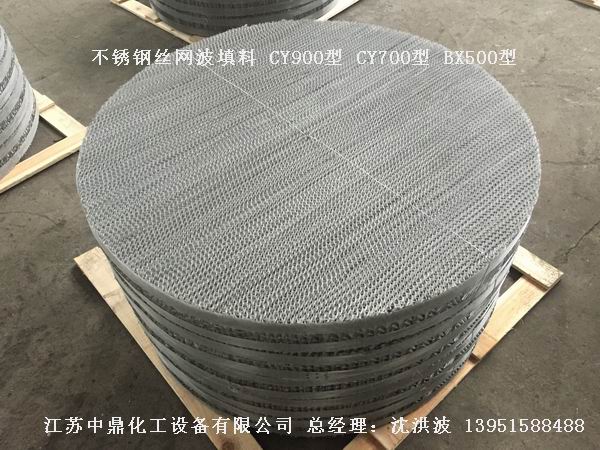

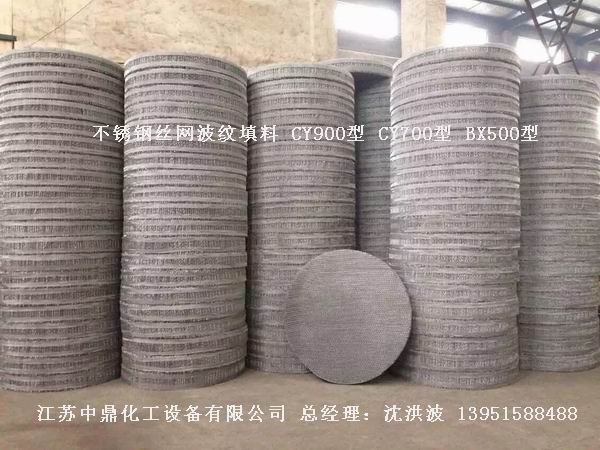

不锈钢丝网波纹填料 CY-700型  和  BX-500型 填料 峰高4.3h mm 和 6.3h mm

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

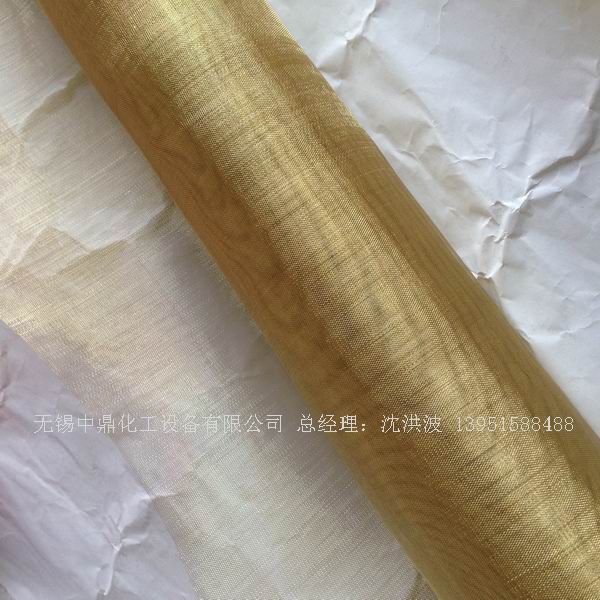

正在研究:黄铜丝网填料中。。。。。。

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

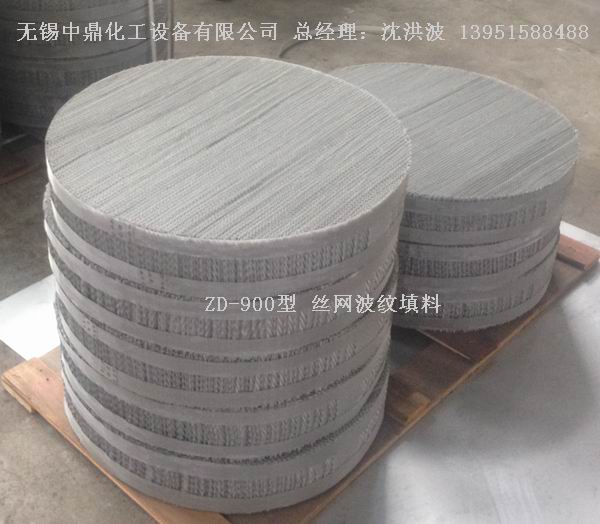

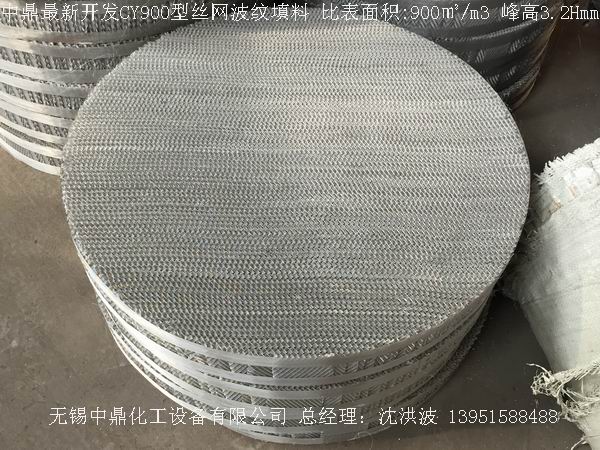

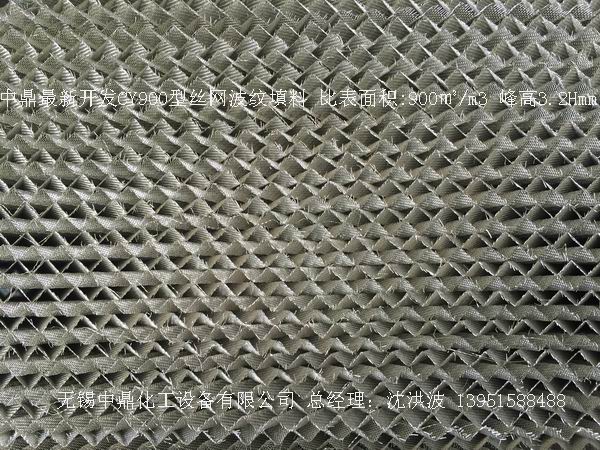

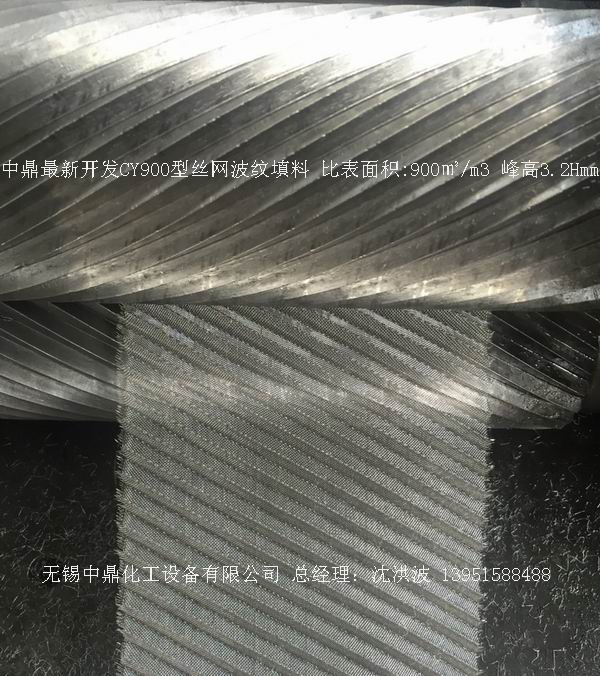

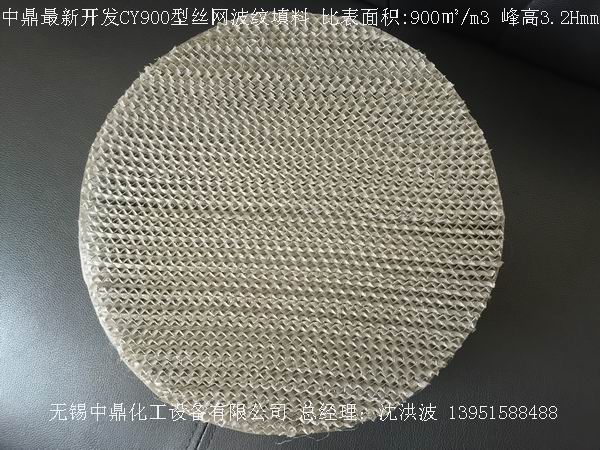

公司新推出的产品:CY-900型:适合要求比较高的精细塔,效率比500型和700型效率高。


不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

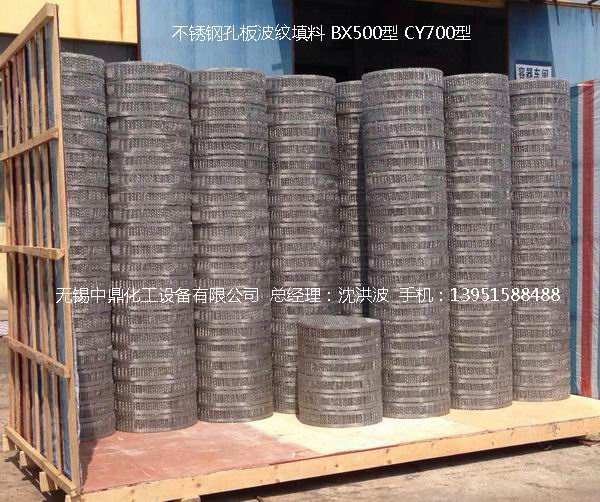

以下为:常规不锈钢丝网波纹填料 CY-700型  和  BX-500型 填料 峰高4.3h mm 和 6.3h mm

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料




不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料






不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

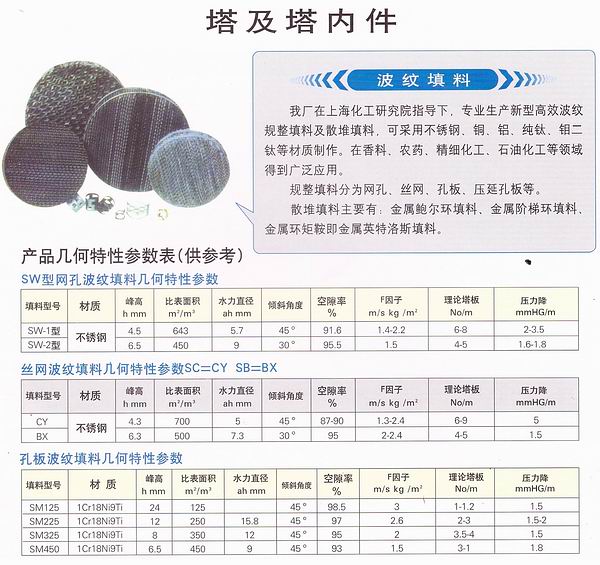

丝网波纹填料几何特性参数SC=CY SB=BX

填料型号材质峰高h mm比表面积m2/m2水力直径ah/mm倾斜角空隙率%f因子m/s kg/m2理论塔板no/m压力降mmhg/m

CY 700型


CY900型


不锈钢

4.3


3.0



700


900



5


3



45


45



87-90


70



1.3-2.4


1.0



6-9


10-12



5


7


BX500型6.35007.330952-2.44-51.5

孔板波纹填料几何特性参数

填料型号材质峰高h mm比表面积m2/m2水力直径ah/mm倾斜角空隙率%f因子m/s kg/m2理论塔板no/m压力降mmhg/m
SM125不锈钢24125354598.531-1.21.5
SM2501225015.845972.62-31.5-2
SM350835012459523.5-41.5
SM4506.5450945931.53-11.8

sw型网孔波纹填料几何特性参数:

填料型号材质峰高h mm比表面积m2/m2水力直径ah/mm倾斜角空隙率%f因子m/s kg/m2理论塔板no/m压力降mmhg/m
SW-1型不锈钢4.56435.74591.61.4-2.25-82-3.5
SW-2型6.545093095.51.54-51.6-1.8

压延孔板波纹填料几何特性参数

填料型号材质理论塔板no/m峰高h mm空隙率%比表面积m2/m2压力降mmhg/mf因子m/s kg/m2
700Y不锈钢5-74.38570071.6
500X3-46.39050022.1
250Y2.5-3 972502.252.6

我厂是国内较早从事不锈钢孔板波纹填料研发、生产、技术创新的厂家之一。本厂经验丰富、产品质量有保障、不锈钢板材材质均达到国标、加工工艺先进、通过ISO9001国际质量体系认证、规范化产品管理及售后服务、是您值得信赖的填料供应商。销售热线:0510-85192225

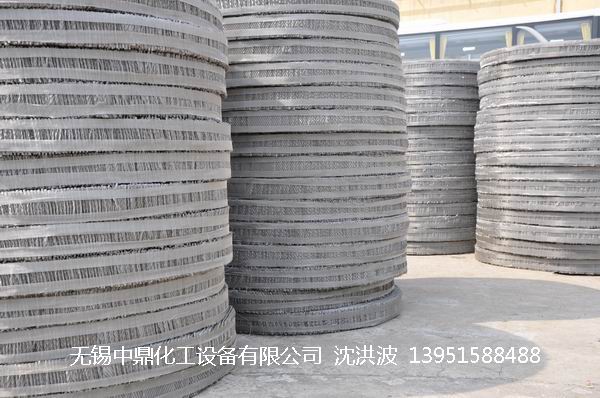

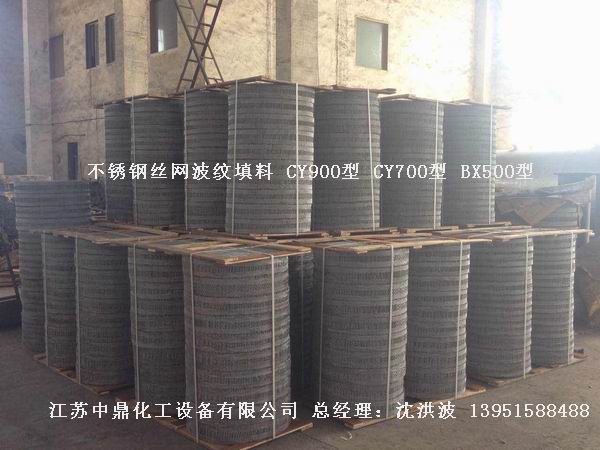

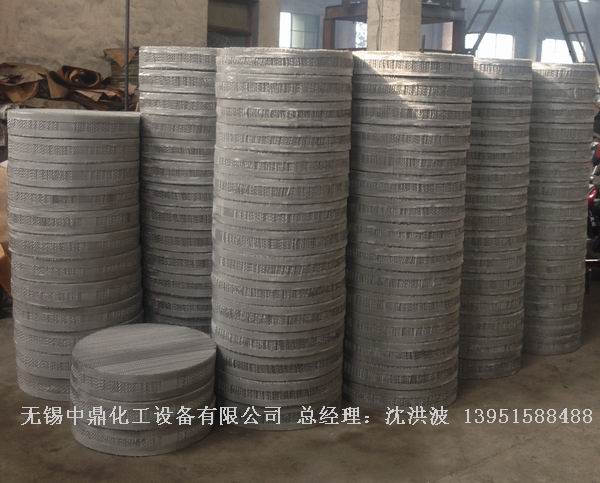

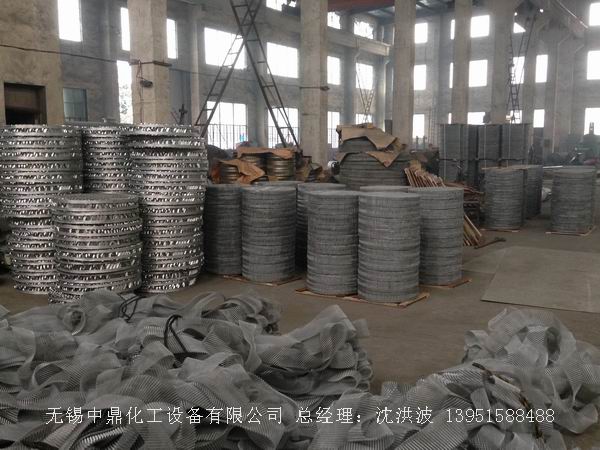

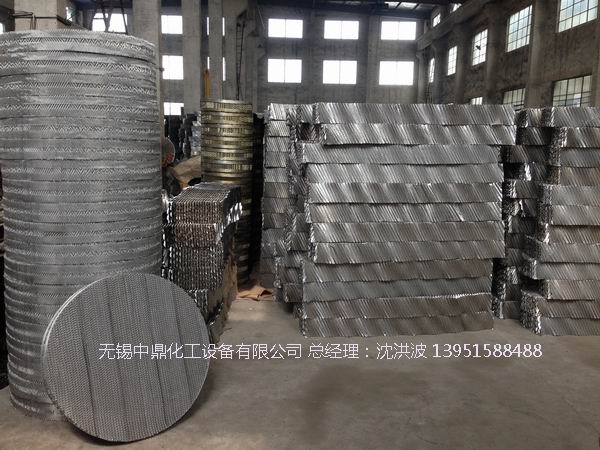

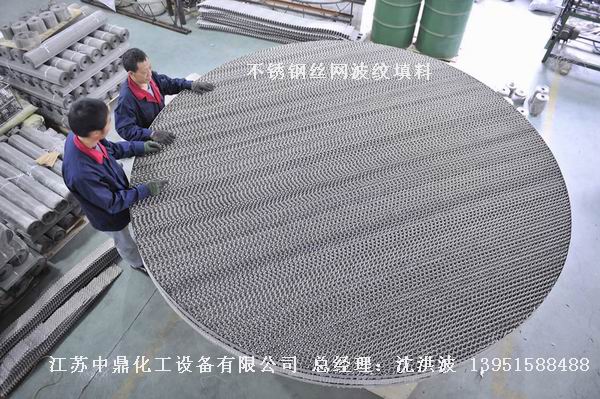

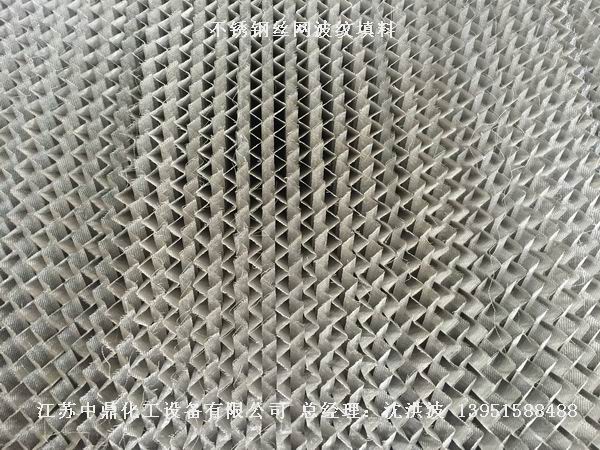

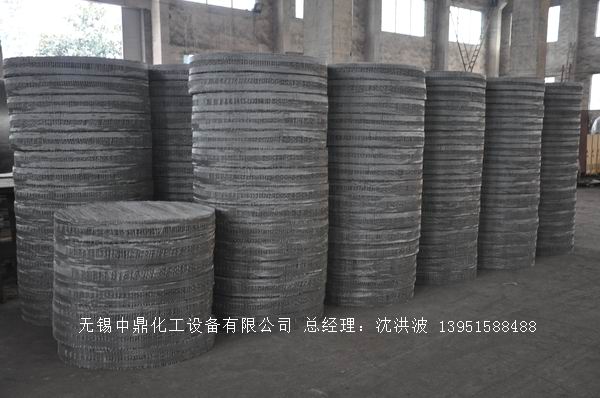

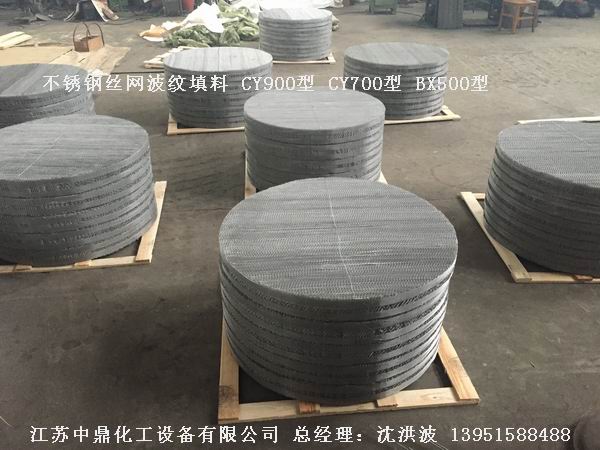

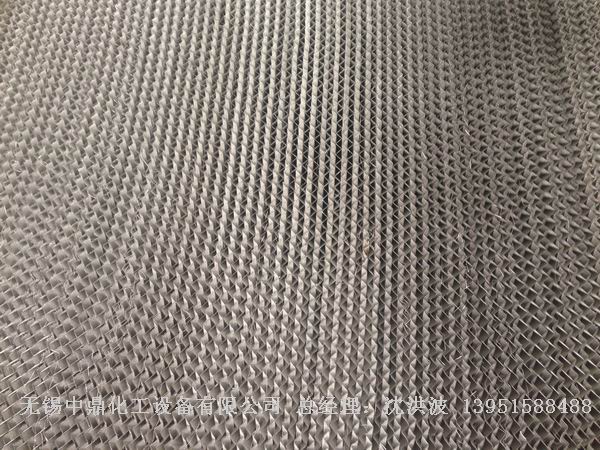

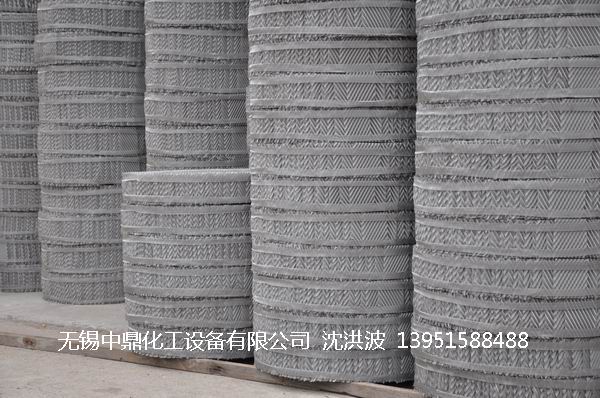

不锈钢丝网波纹填料制作工艺及产品图片:

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

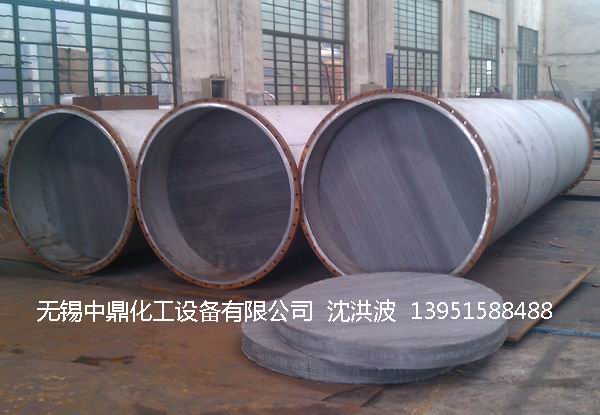

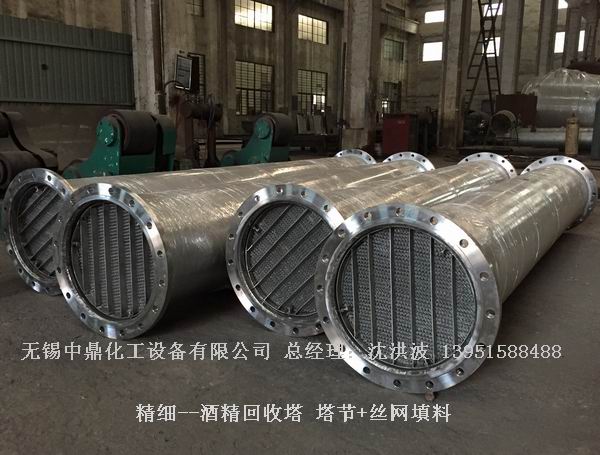

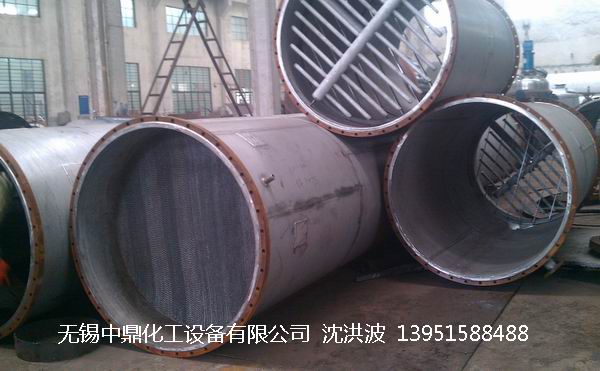

丝网填料塔、酒精回收塔:

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

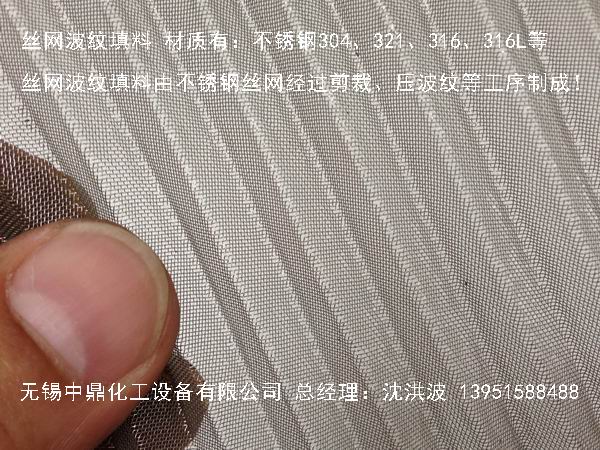

不锈钢丝网波纹填料工艺流程:

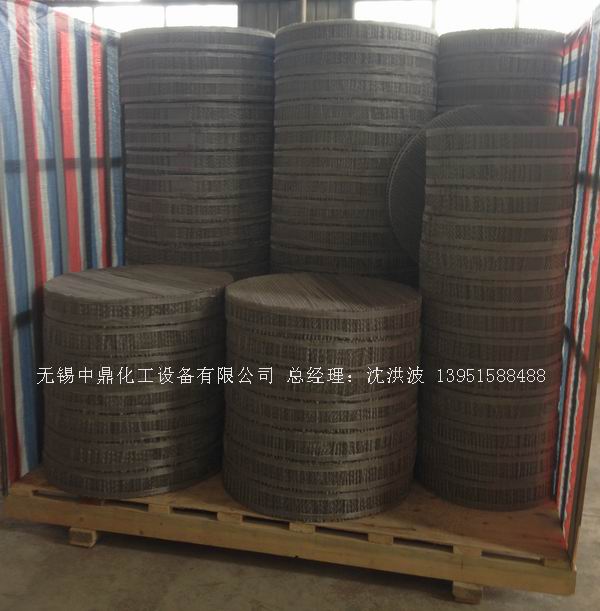

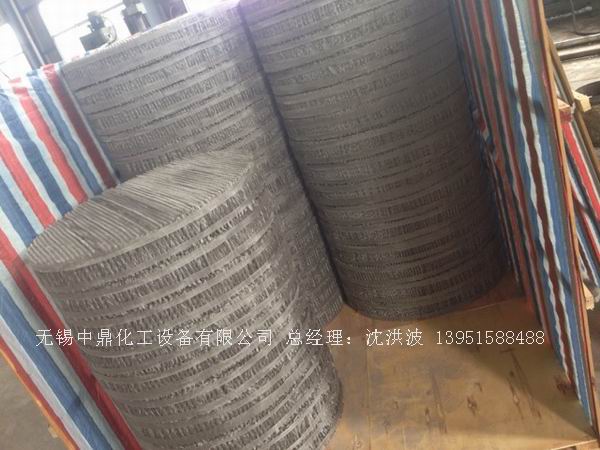

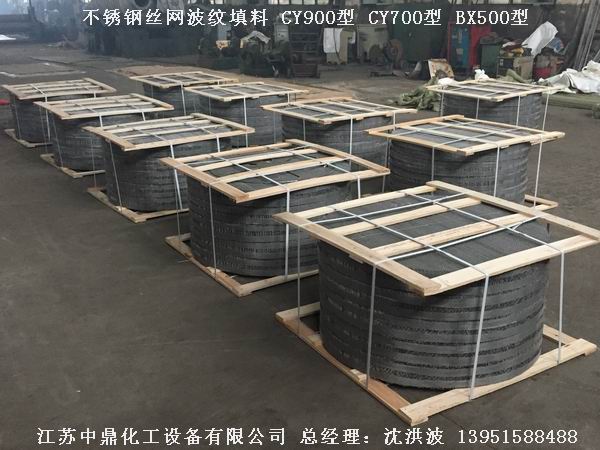

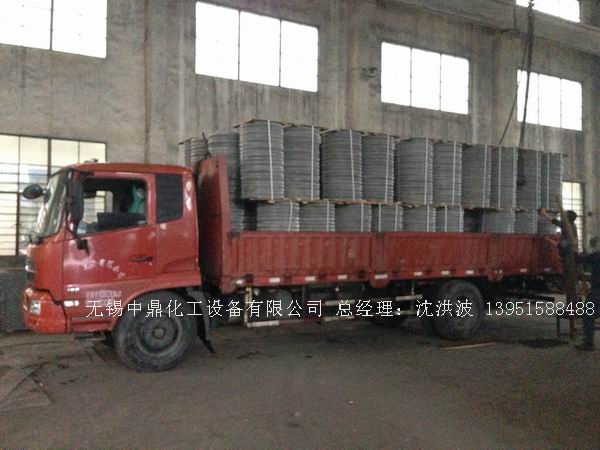

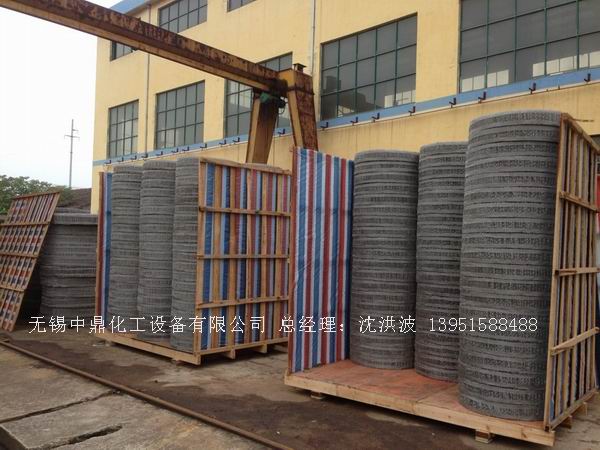

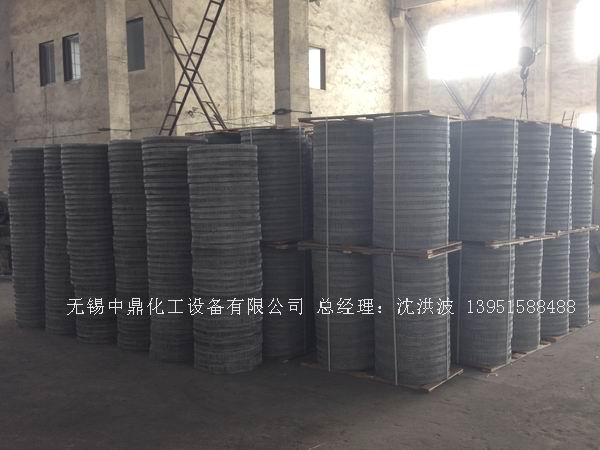

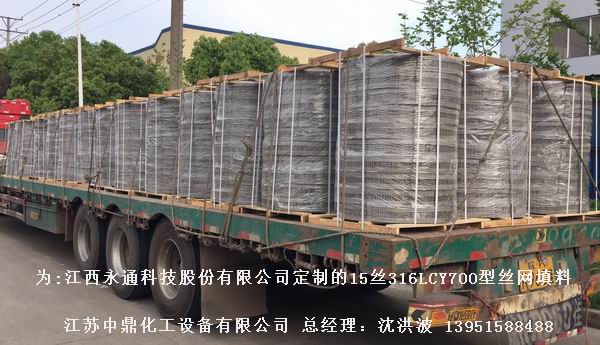

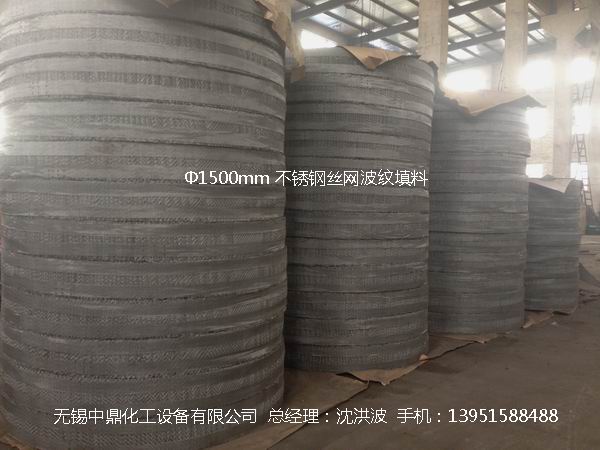

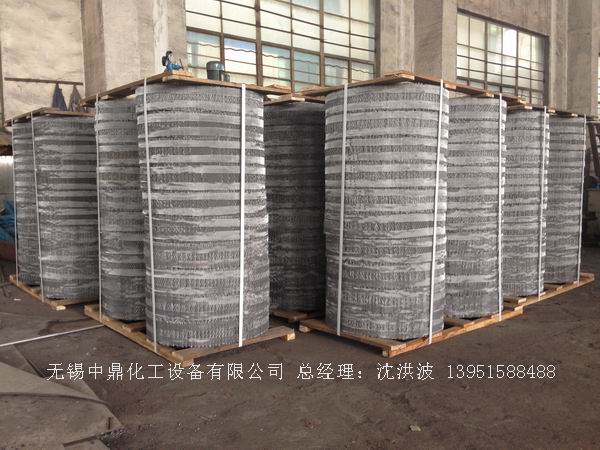

批量生产的:不锈钢波纹填料包装发货

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料

不锈钢丝网波纹填料 丝网填料 丝网波纹填料


欢迎查阅:江苏中鼎化工设备有限公司 销售网站,更多产品信息欢迎来电咨询0510-85192225 我们会为您提供更贴心、更放心的优质产品,期待与您携手共进、共同发展。
