我们熟称的化工填料、波纹填料、金属填料、也称为规整填料。

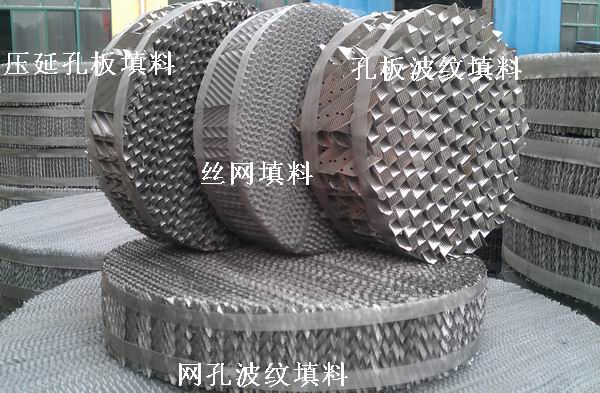

不锈钢波纹填料分为:网孔波纹填料、丝网波纹填料、孔板波纹填料、压延孔板波纹填料等4种。

材质分为:不锈钢304、304L、316、316L、321等。

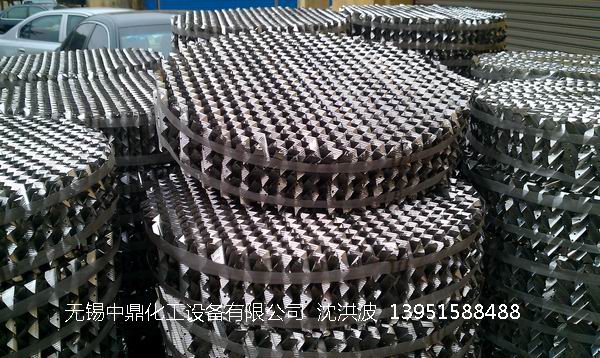

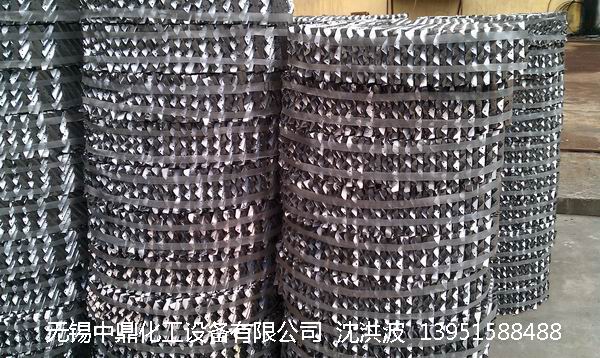

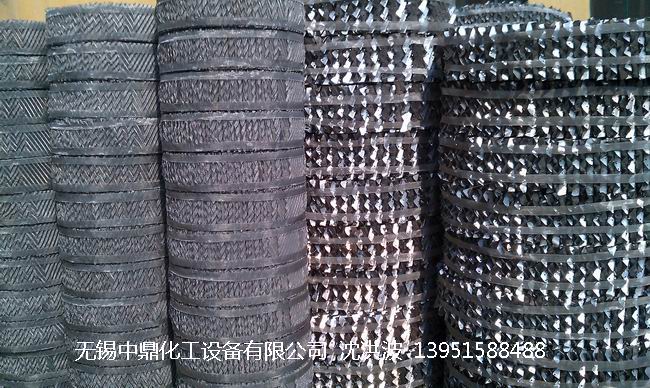

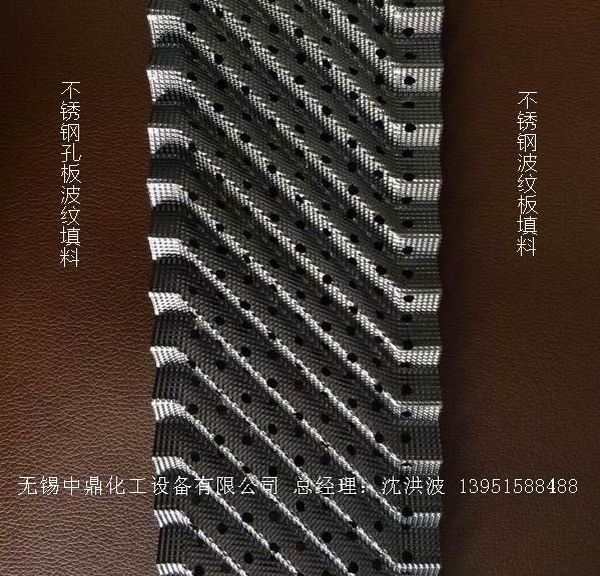

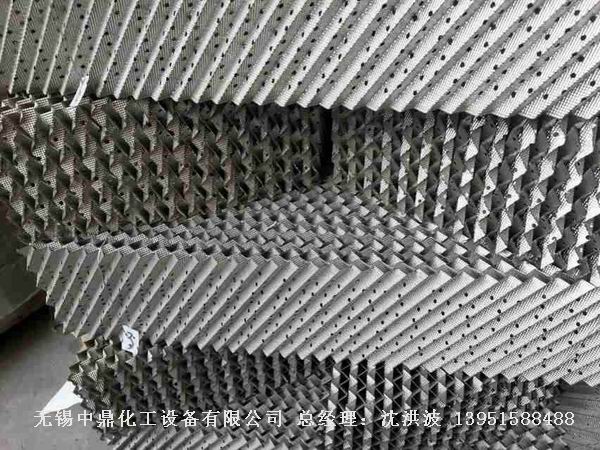

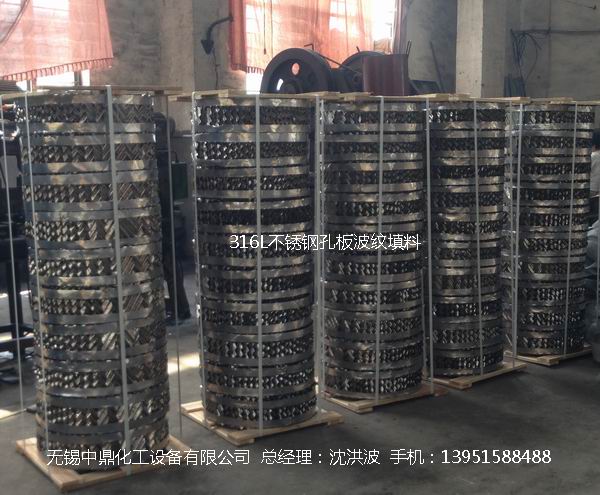

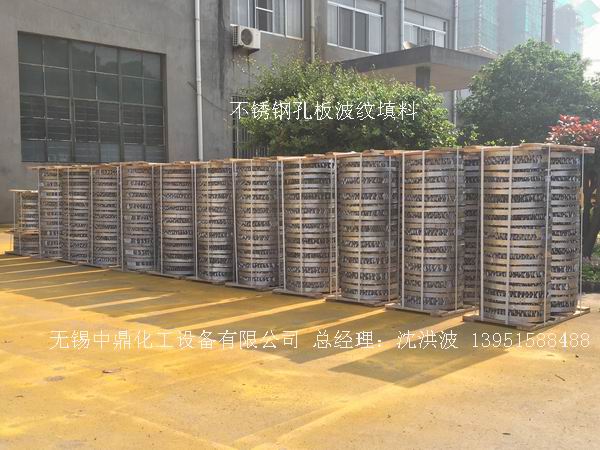

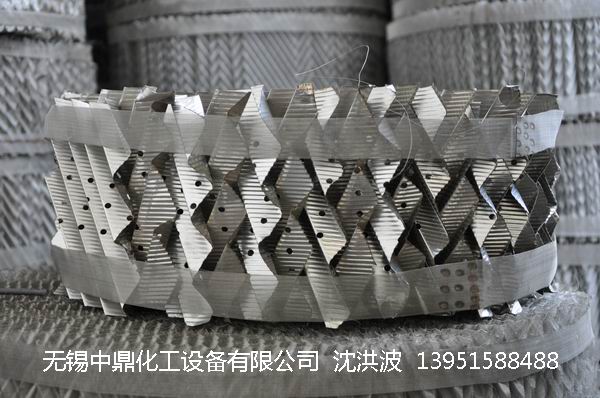

不锈钢孔板波纹填料:

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

规整填料是一种在塔内按均匀几何图形排布,整齐堆砌的填料。由于具有比表面积大、压降小、流体分均匀、传质传热效率高等优点,因此得到了广泛的应用,较早开发的是金属规整填料和不锈钢波纹填料等。

不锈钢孔板波纹填料 孔板填料 孔板波纹填料


不锈钢孔板波纹填料 孔板填料 孔板波纹填料

                           不锈钢孔板波纹填料


江苏中鼎化工设备有限公司 是国内较早从事不锈钢孔板波纹填料生产的厂家之一。销售热线:0510-85192225

注册商标:"锡化"牌、本厂经验丰富、产品质量较好、不锈钢板材材质按照到国标。加工工艺先进、按照ISO9001国际质量体系标准要求指导生产、规范化产品管理及售后服务、是您值得信赖的不锈钢波纹填料供应商之一。

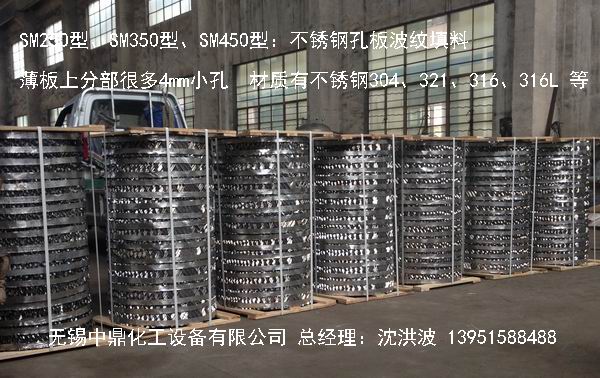

孔板波纹填料几何特性参数:

填料型号材质峰高h mm比表面积m2/m2水力直径ah/mm倾斜角空隙率%f因子m/s kg/m2理论塔板no/m压力降mmhg/m
SM125不锈钢24125354598.531-1.21.5
SM2501225015.845972.62-31.5-2
SM350835012459523.5-41.5
SM4506.5450945931.53-11.8


孔板波纹填料  孔板填料   波纹板填料   不锈钢孔板波纹填料    不锈钢孔板填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

 不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

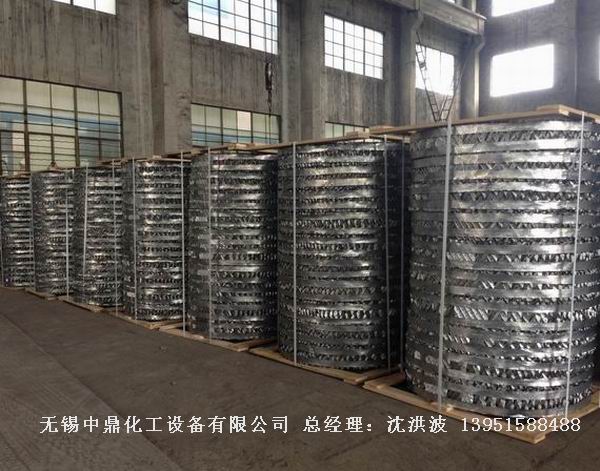

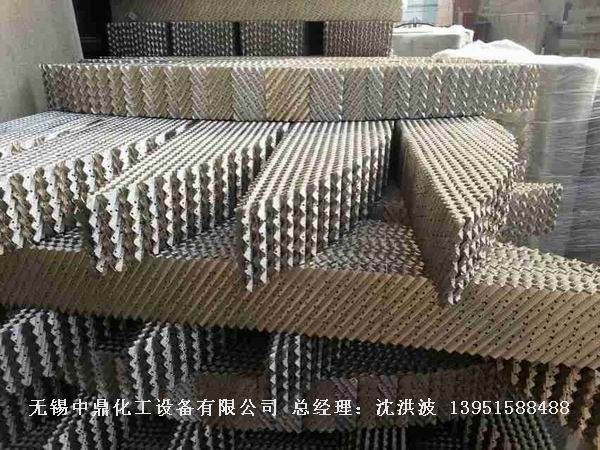

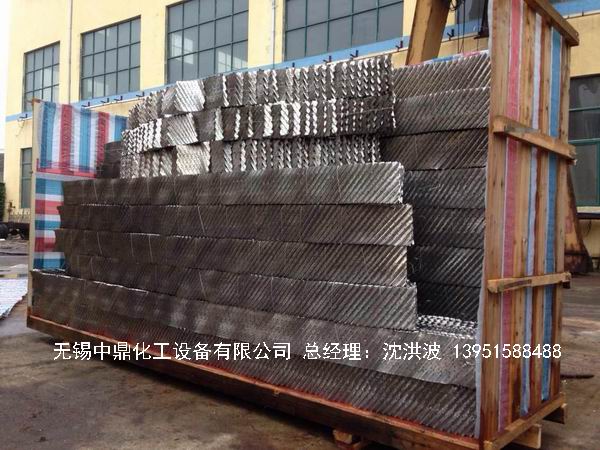

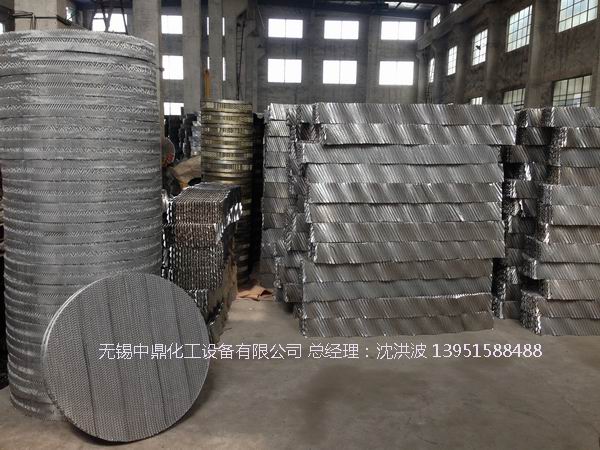

以下是:组合式孔板波纹填料,一般是塔直径超过600mm,方便从人孔安装填料,故把填料块状分开。

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料 不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

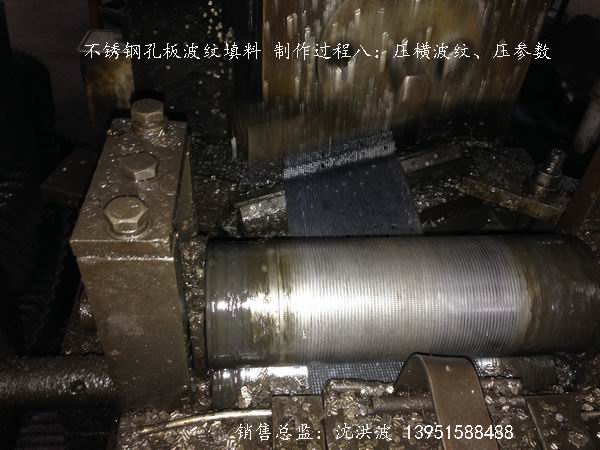

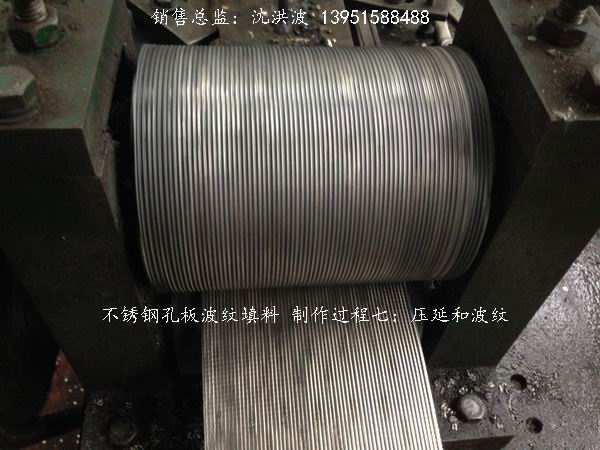

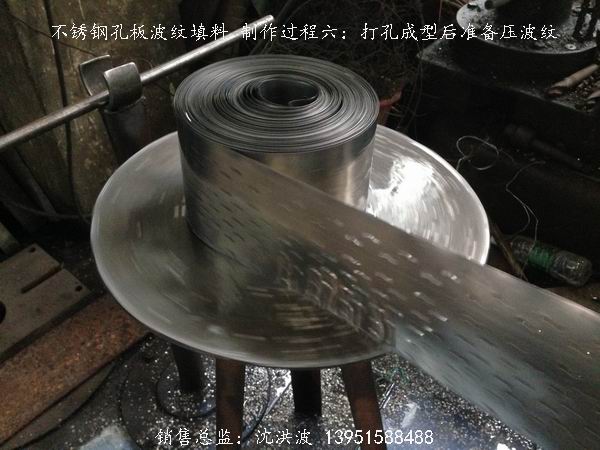

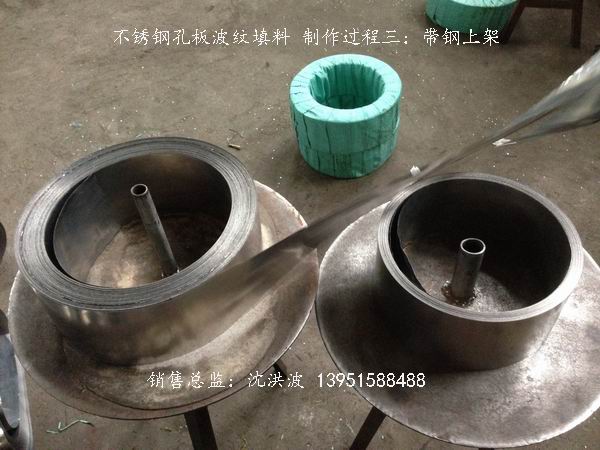

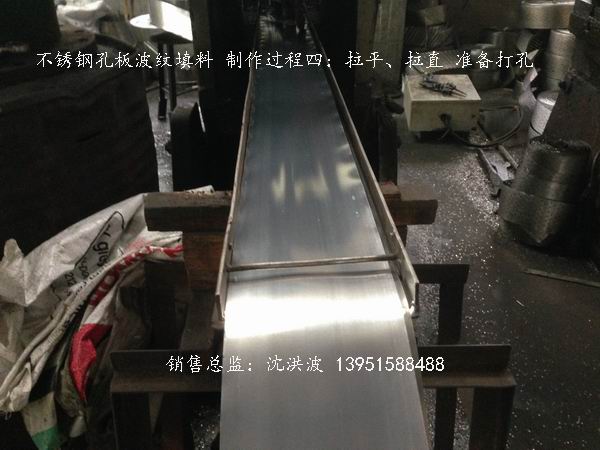

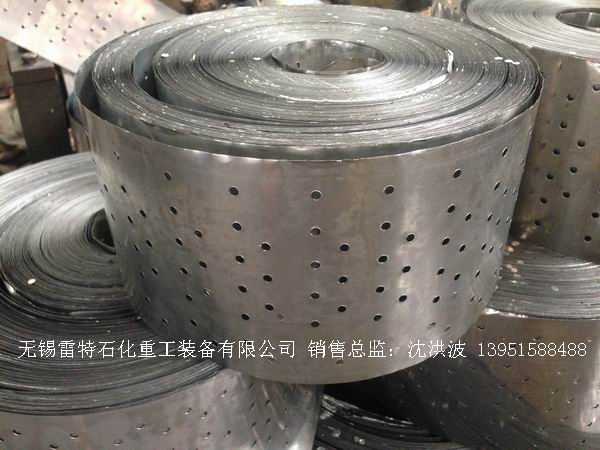

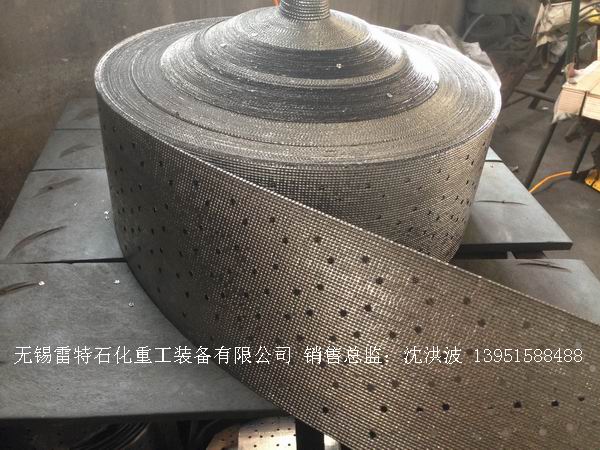

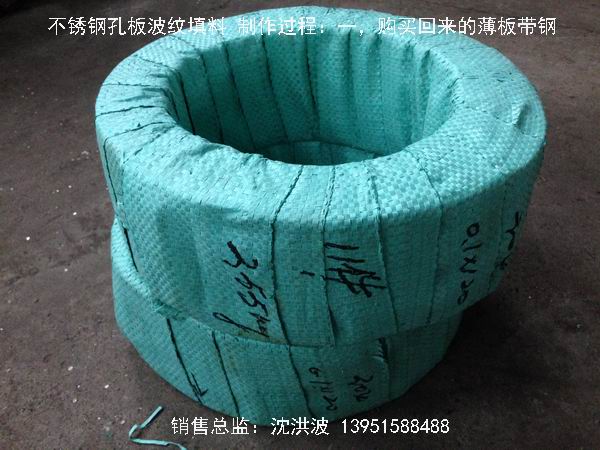

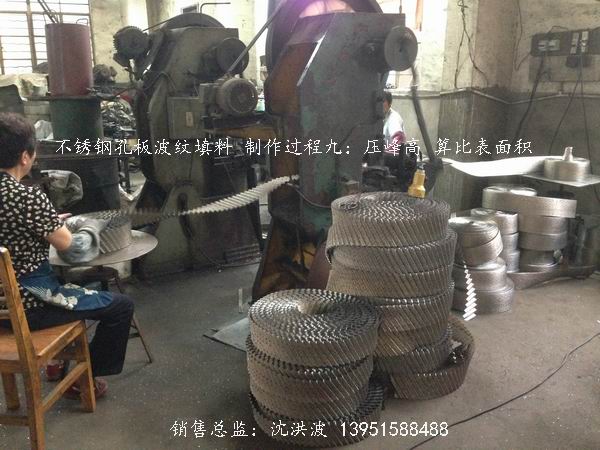

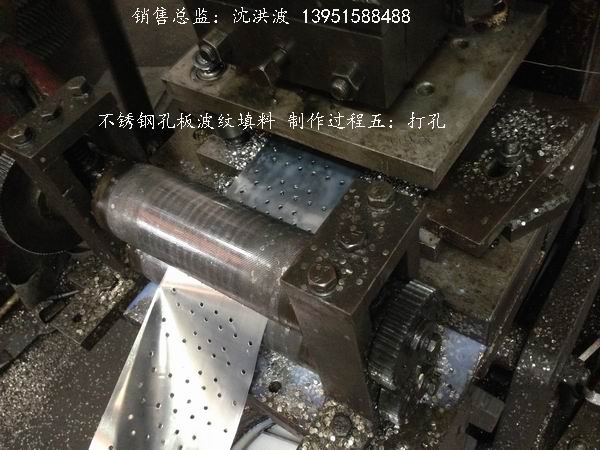

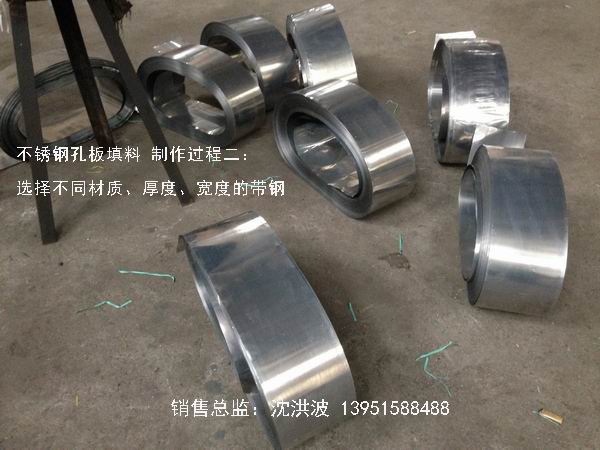

不锈钢孔板波纹填料制造过程及工艺流程:

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

孔板波纹填料几何特性参数

填料型号材质峰高h mm比表面积m2/m2水力直径ah/mm倾斜角空隙率%f因子m/s kg/m2理论塔板no/m压力降mmhg/m
SM125不锈钢24125354598.531-1.21.5
SM2251225015.845972.62-31.5-2
SM325835012459523.5-41.5
SM4256.5450945931.53-11.8


sw型网孔波纹填料几何特性参数:

填料型号材质峰高h mm比表面积m2/m2水力直径ah/mm倾斜角空隙率%f因子m/s kg/m2理论塔板no/m压力降mmhg/m
SW-1型不锈钢4.56435.74591.61.4-2.25-82-3.5
SW-2型6.545093095.51.54-51.6-1.8


丝网波纹填料几何特性参数SC=CY SB=BX

填料型号材质峰高h mm比表面积m2/m2水力直径ah/mm倾斜角空隙率%f因子m/s kg/m2理论塔板no/m压力降mmhg/m
CY不锈钢4.370054587-901.3-2.46-95
BX6.35007.330952-2.44-51.5


压延孔板波纹填料几何特性参数

填料型号材质理论塔板no/m峰高h mm空隙率%比表面积m2/m2压力降mmhg/mf因子m/s kg/m2
700Y不锈钢5-74.38570071.6
500X3-46.39050022.1
250Y2.5-3 972502.252.6

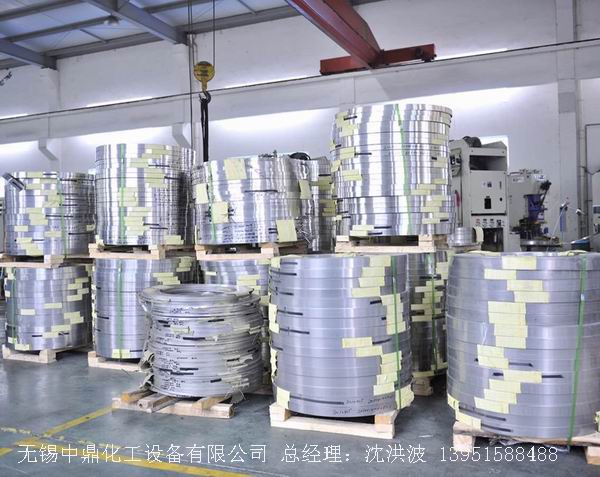

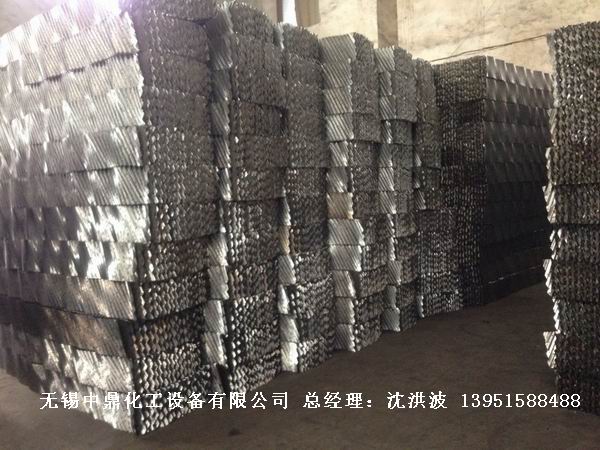

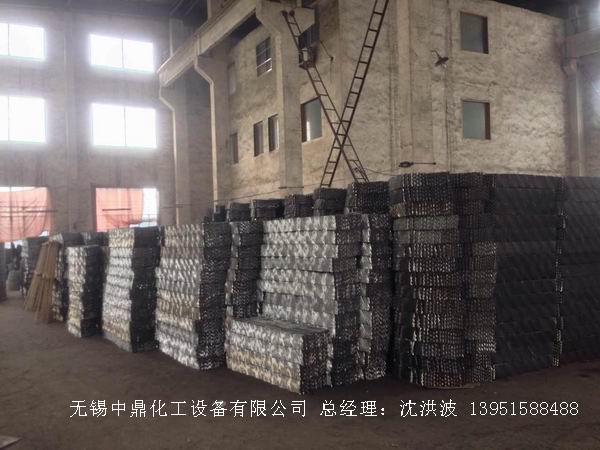

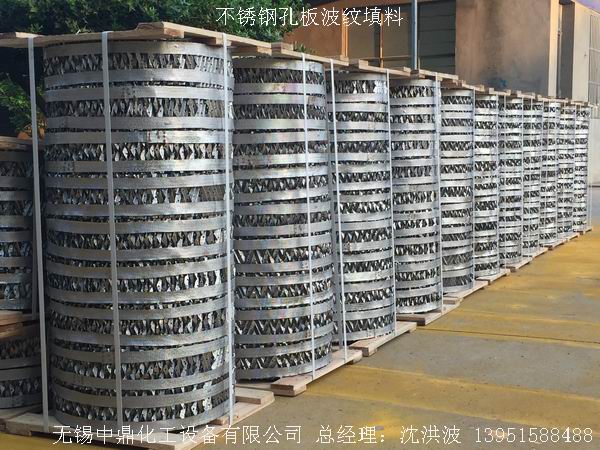

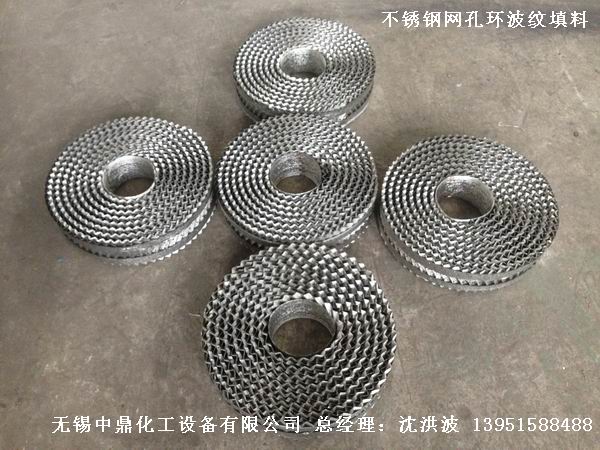

不锈钢孔板波纹填料制作工艺及产品图片:

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料

不锈钢孔板波纹填料 孔板填料 孔板波纹填料


欢迎查阅:江苏中鼎化工设备有限公司 销售网站,更多产品信息欢迎来电咨询0510-85192225 我们会为您提供更贴心、更放心的优质产品,期待与您携手共进、共同发展。
