不饱和聚酯树脂反应釜、酚醛树脂反应釜、环氧树脂反应釜、饱和树脂反应釜
江苏中鼎化工设备有限公司树脂反应釜成套装置用于生产不饱和聚酯树脂、酚醛树脂、环氧树脂、ABS树脂、油漆的关键设备。全套设备由反应釜--蒸馏柱、竖式分馏柱、立式冷凝器、卧式冷凝器、贮水器、溢油槽、油水分离器、真空缓冲罐、接收罐、管线、稀释釜等组成，全套设备与物料接触部分均采用不锈钢制作。

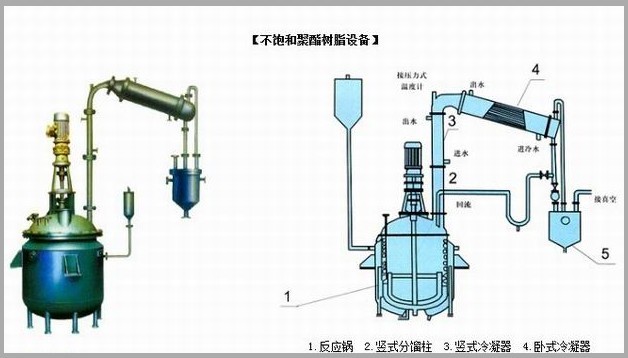

主要部件示意图：1、反应釜、蒸馏釜 2、竖式分馏柱（不锈钢波纹填料、不锈钢鲍尔环填料） 3、竖式冷凝器 4、卧式冷凝器 5、贮水器 6:稀释釜。

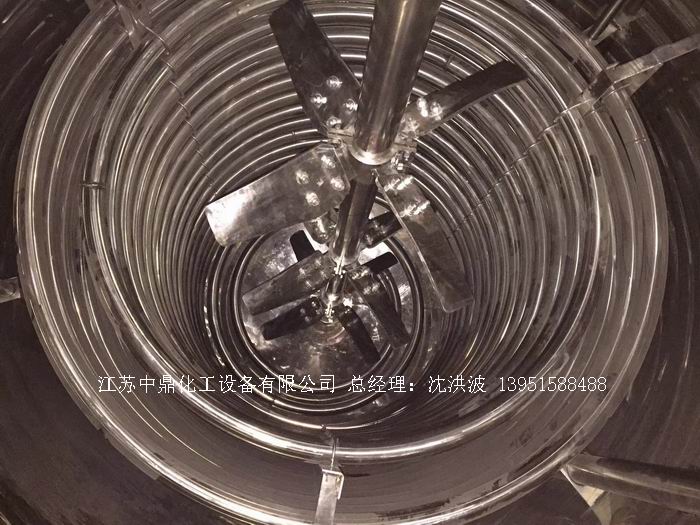

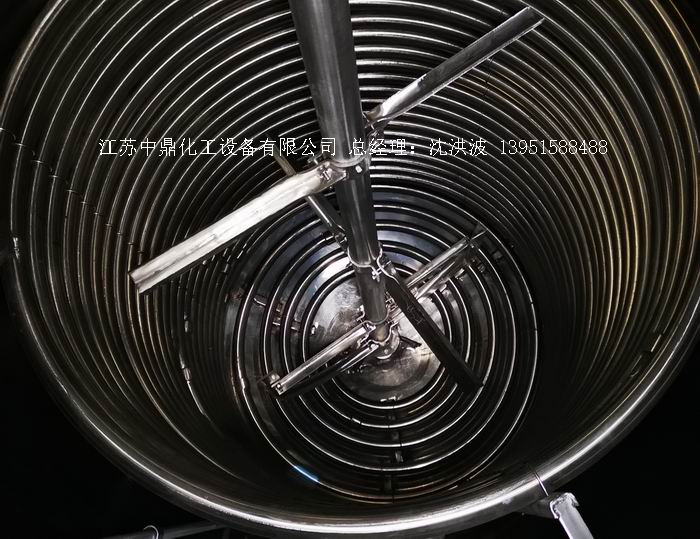

注：1、锅内可设置不锈钢盘管或夹套内设置不锈钢盘管；
2、如不用电热棒加热，也可用蒸汽加热或导热油循环加热。

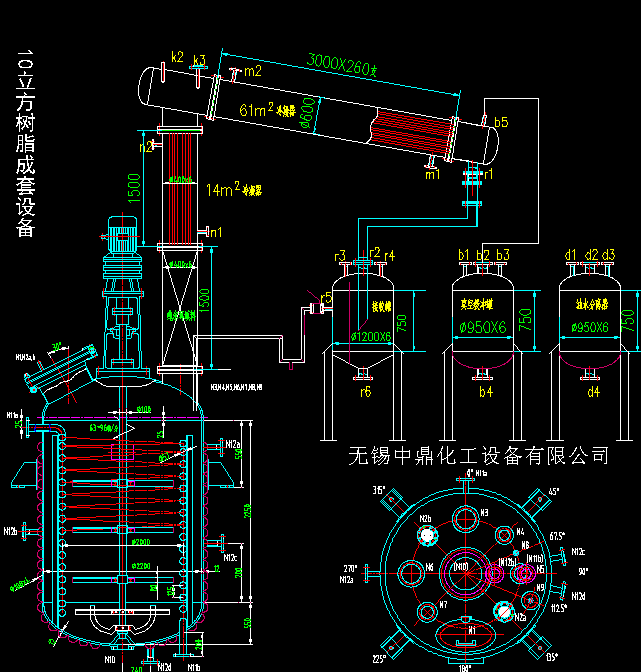

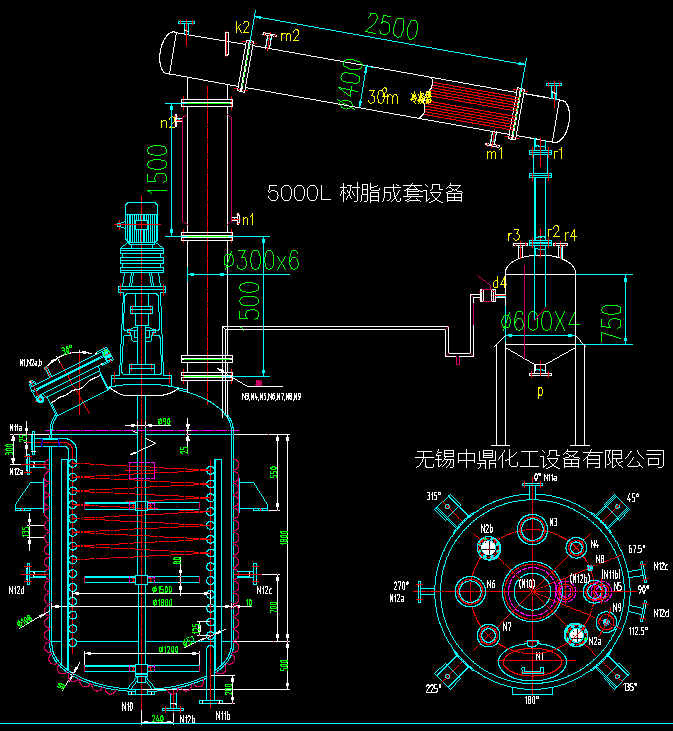

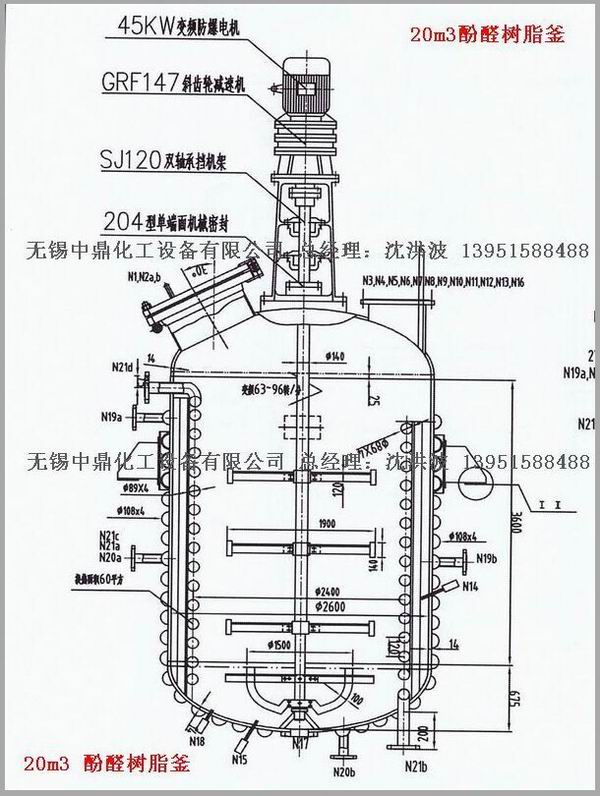

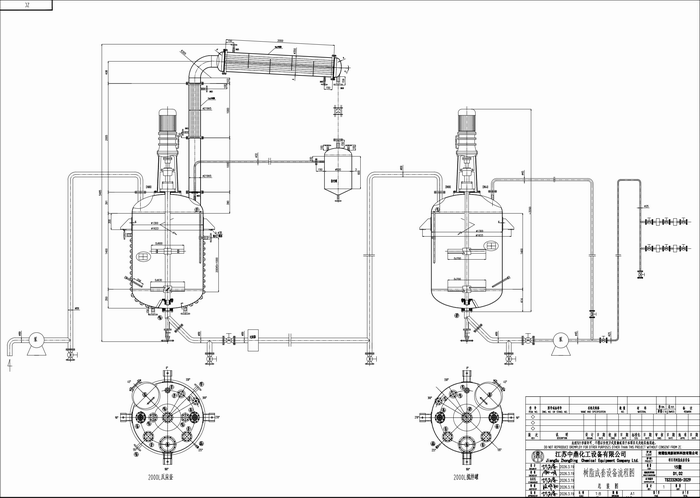

10立方 蒸汽加热树脂成套设备图纸示意图：

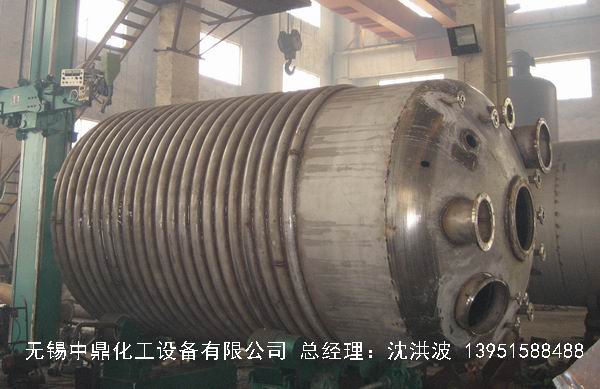

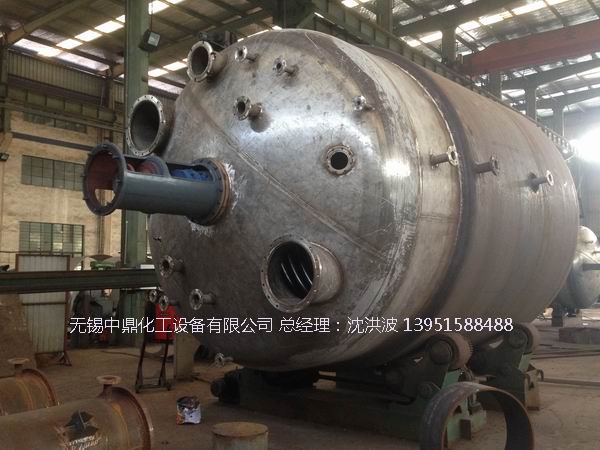

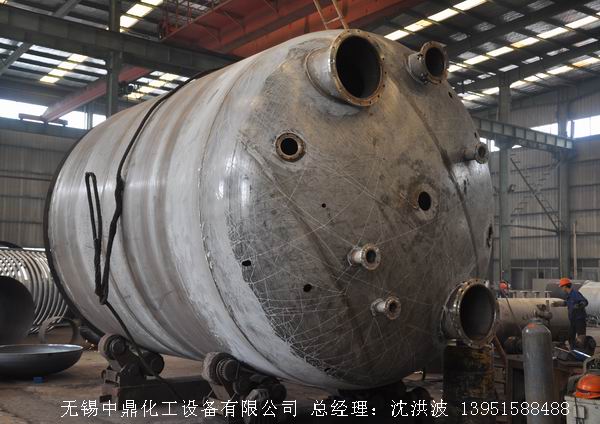

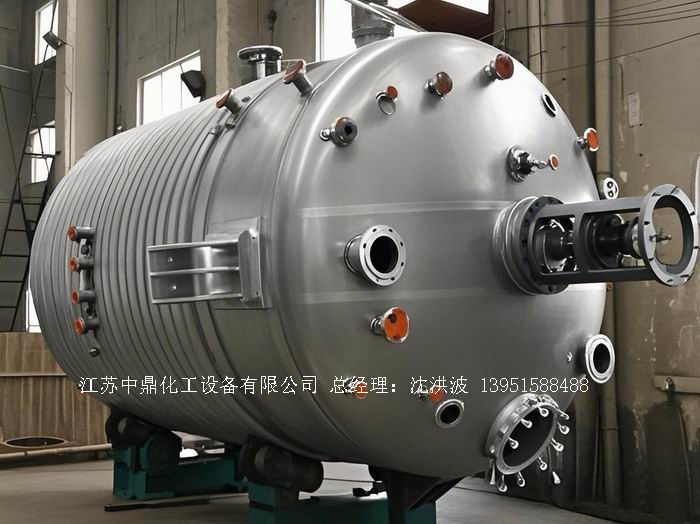

为新疆美克思新材料股份有限公司制造的酚醛树脂反应釜

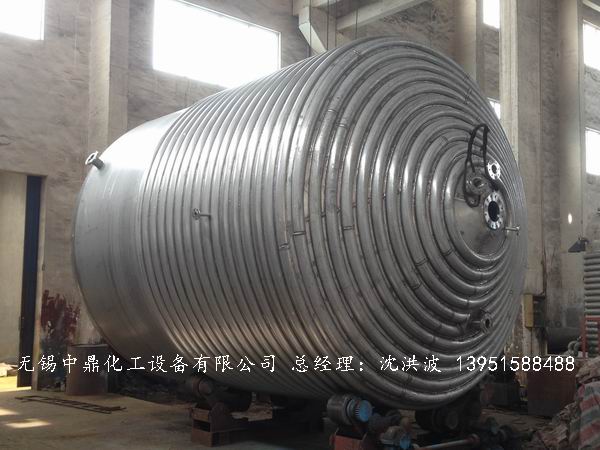

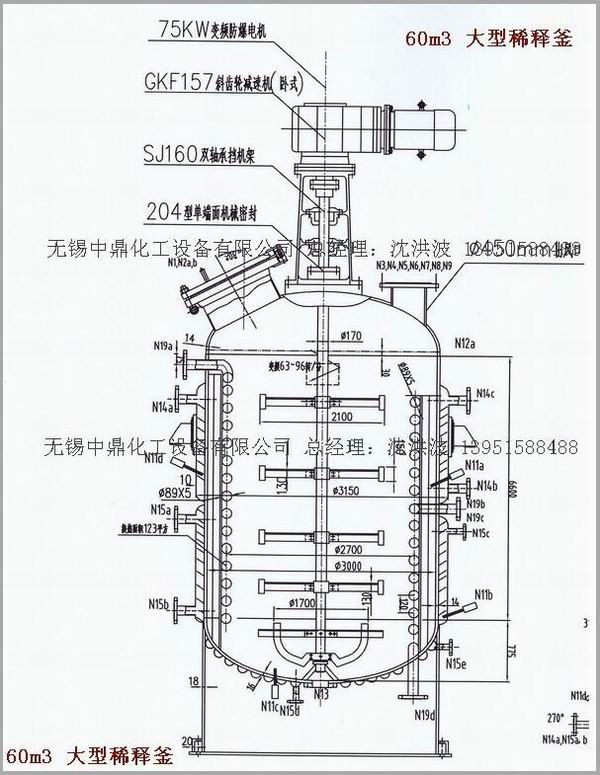

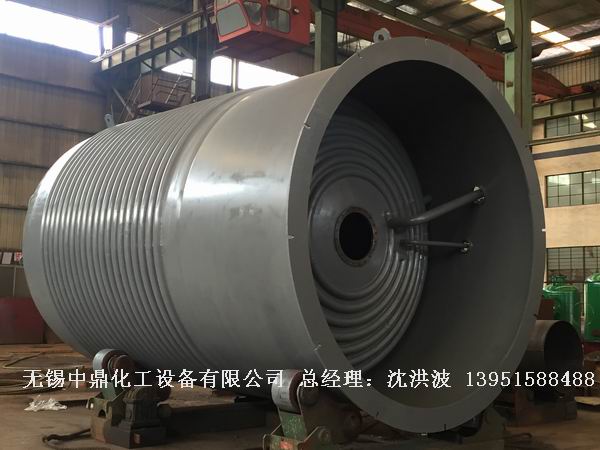

为新疆美克思新材料股份有限公司制造的酚醛树脂稀释釜

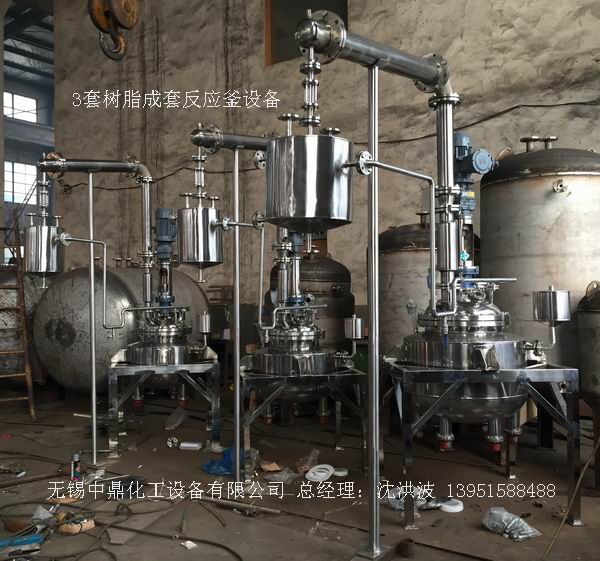

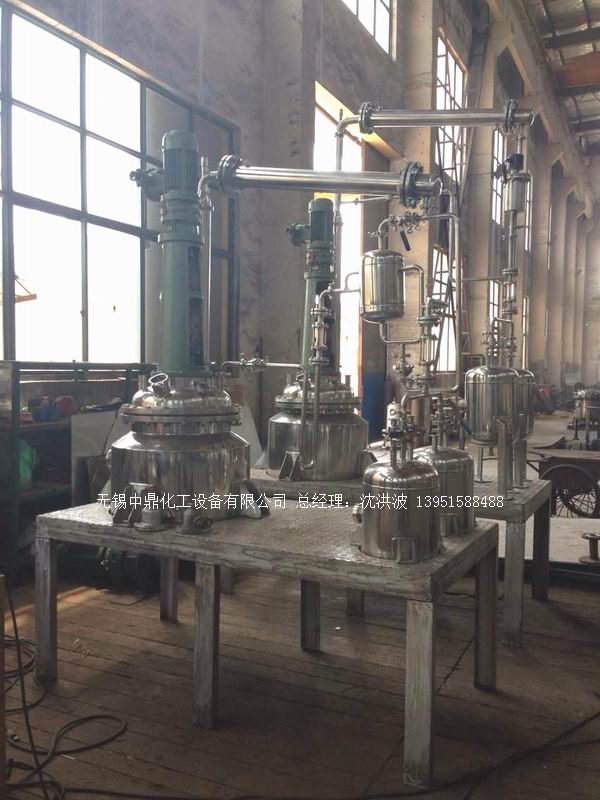

中国南龙集团定制的3套不饱和树脂设备 （中试设备）

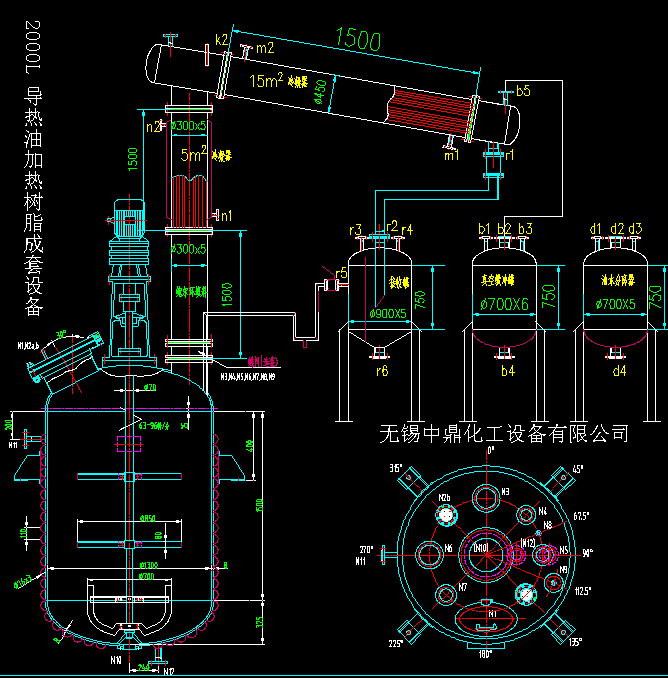

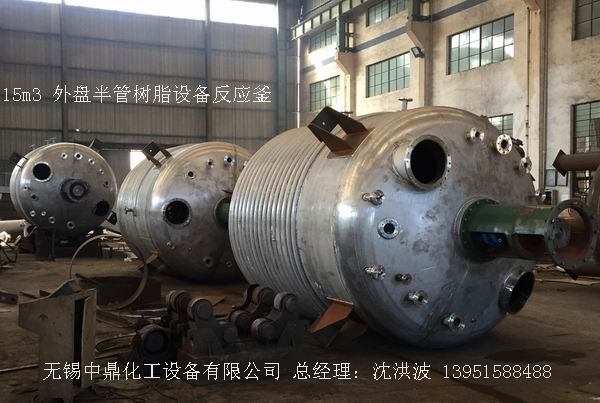

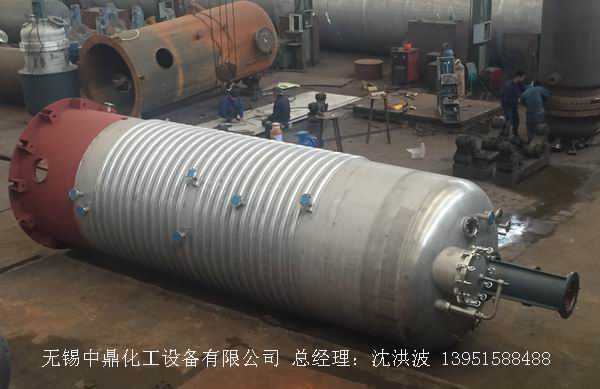

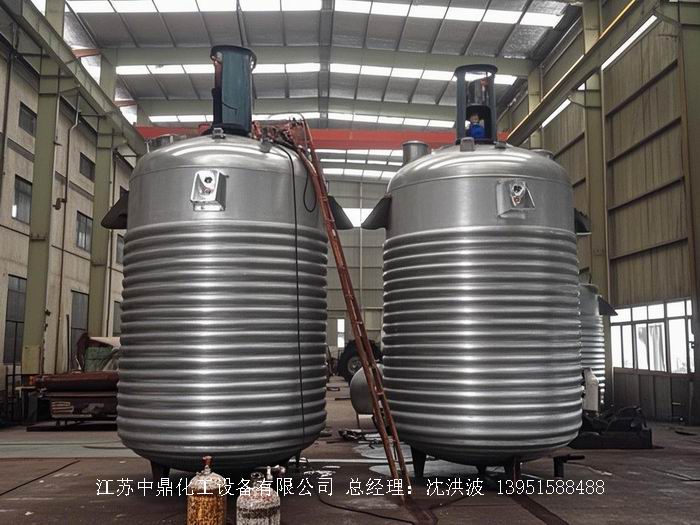

2000L 外盘半管导热油循环加热树脂成套设备：

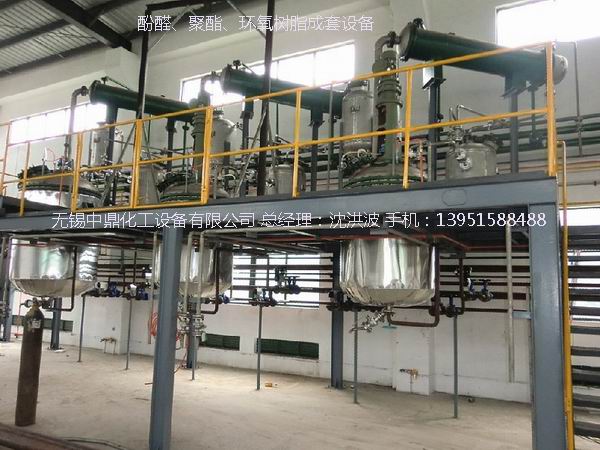

酚醛树脂成套设备
3000L树脂设备：
全套设备技术参数表
| 序 | 部件名称 | 容积及尺寸 | |||||||||
| 1 | 反应釜 L | 50 | 100 | 300 | 500 | 1000 | 2000 | 3000 | 5000 | ||
| 2 | 竖式分馏柱 | DN70×460 | DN100×500 | DN150×560 | DN150×750 | DN200×790 | DN200×1000 | DN250×1200 | DN300×1200 | ||
| 3 | 竖式冷凝器 M2 | 0.01 | 0.19 | 0.22 | 0.49 | 1 | 1.5 | 2.5 | 5 | ||

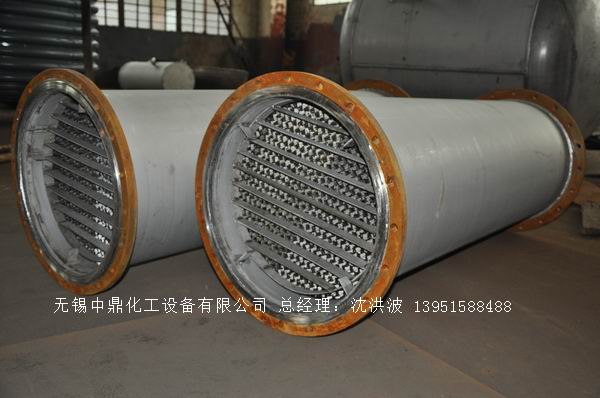

| 4 | 卧式冷凝器 M2 | 0.29 | 0.58 | 1.5 | 2.08 | 3.17 | 5 | 12 | 20 | ||
| 5 | 缩水灌 L | 8 | 30 | 50 | 60 | 100 | 120 | 198 | 300 | ||
| 6 | 稀释釜 L | 100 | 200 | 500 | 800 | 1500 | 3000 | 4500 | 7500 | ||
欢迎查阅：江苏中鼎化工设备有限公司 销售网站，更多产品信息欢迎来电咨询0510-85192225 我们会为您提供更贴心、更放心的优质产品，期待与您携手共进、共同发展。
