高温/低温列管式冷凝器

高温列管式冷凝器   低温列管式冷凝器

                                                                                                  带膨胀节式冷凝器   铣槽胀管式冷凝器

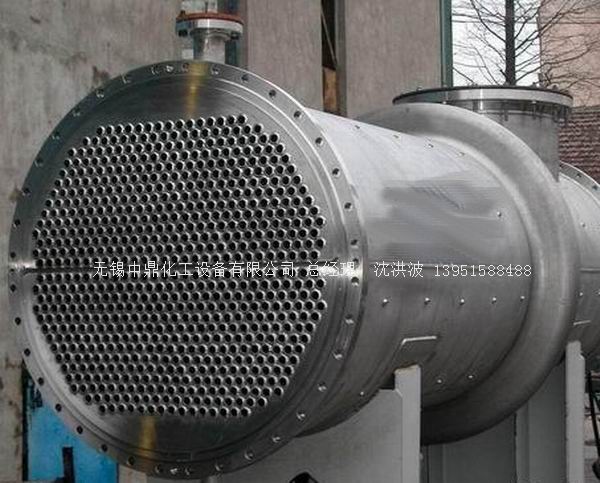

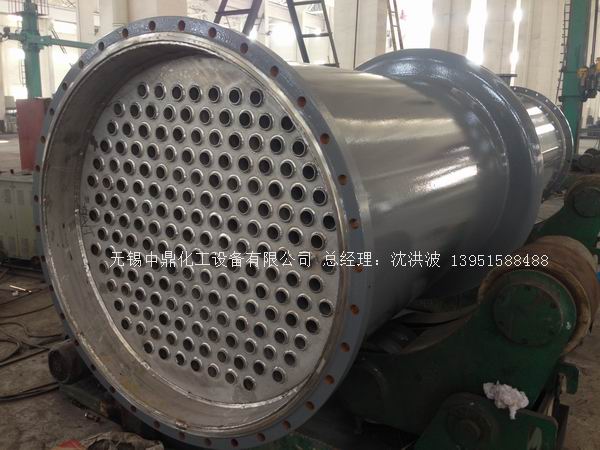

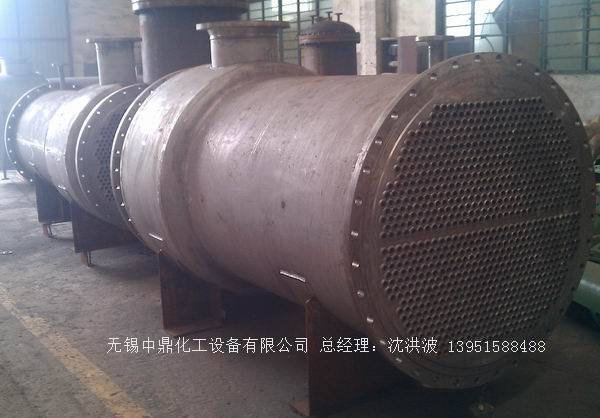

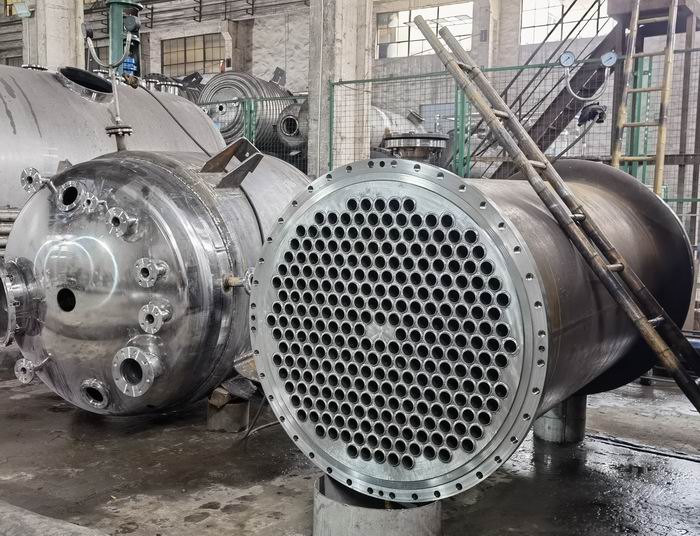

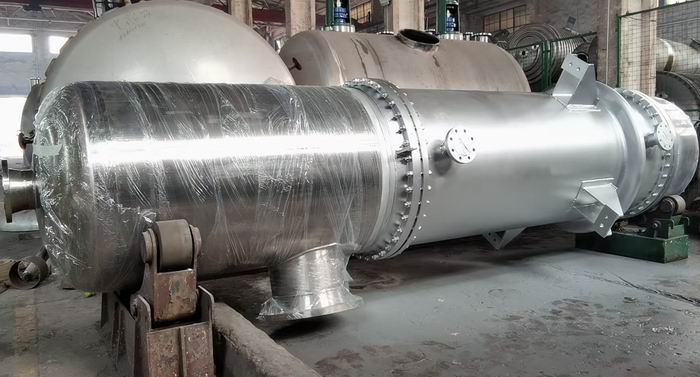

管式换热器:又称管壳式换热器和列管式换热器,是间壁式换热器, 列管式换热器主要有壳体、管束、管板和封头、接管、法兰、支腿等部分组成。壳体多呈圆形,内部装有平行管束,管束两端固定于管板上。

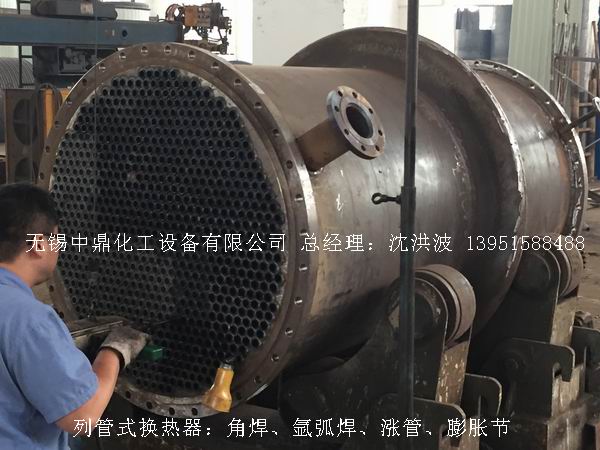

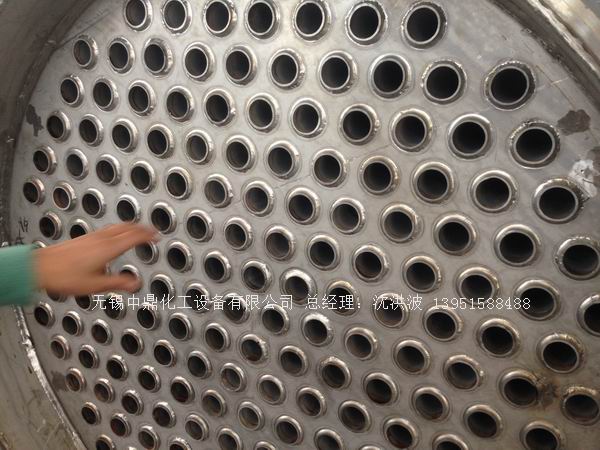

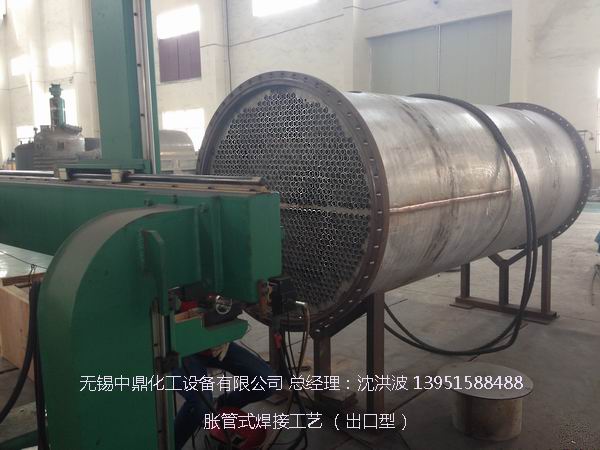

列管式换热器的结构比较简单、紧凑、造价便宜。此种换热器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板,我们常称为折流板。同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,焊缝开裂、甚至毁坏换热器。为了克服温差应力必须有温差补偿装置,一般在管壁与壳壁温度相差100℃以上时,为安全起见,换热器应有温差补偿装置及膨胀节。注:补偿装置(膨胀节)只能用在壳壁与管壁温差低于150℃和壳程流体压强不高的情况。一般壳程压强超过0.6Mpa时由于补偿圈过厚,难以伸缩,失去温差补偿的作用,就应考虑其他结构。这种大温差的列管换热器,经过多年的实践和经验积累,改进原来工艺,提高热膨胀能力,采用加厚实心管板,管板的换热管管眼中心采用铣槽方式,再采用胀管工艺,将换热管与管板胀为一体,减小换热管与管板的缝隙,胀管后,再强密度焊和氩弧焊接。此类换热器一般进行两次水压试验,并且保压是常规冷凝器时间的2倍。

高温/低温列管式冷凝器

高温/低温列管式冷凝器

高温/低温列管式冷凝器

高温/低温列管式冷凝器

高温/低温列管式冷凝器

高温/低温列管式冷凝器

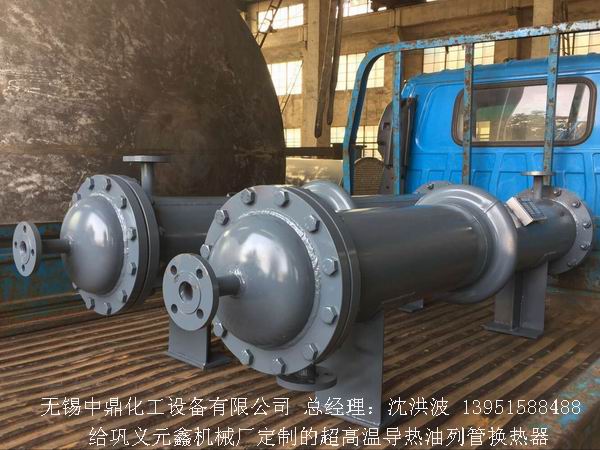

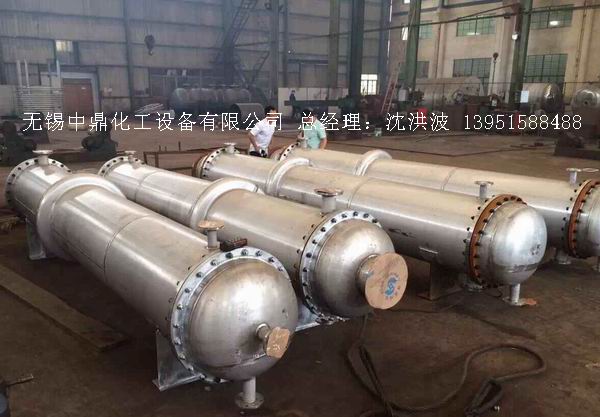

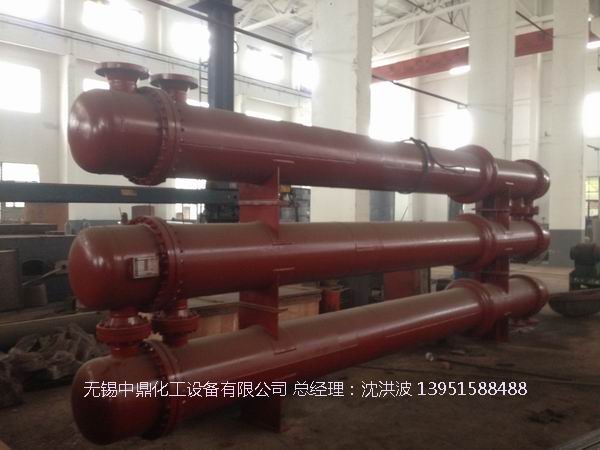

4台150平方 导热油高温列管式换热器客户来厂验收

高温/低温列管式冷凝器


高温/低温列管式冷凝器

高温/低温列管式冷凝器


高温/低温列管式冷凝器

高温/低温列管式冷凝器


高温/低温列管式冷凝器

高温/低温列管式冷凝器

高温/低温列管式冷凝器高温/低温列管式冷凝器

高温/低温列管式冷凝器

高温/低温列管式冷凝器

高温/低温列管式冷凝器








欢迎查阅:江苏中鼎化工设备有限公司 销售网站,更多产品信息欢迎来电咨询0510-85192225 我们会为您提供更贴心、更放心的优质产品,期待与您携手共进、共同发展。
